qr_code_2No. 172644
Ürün Fotoğrafı

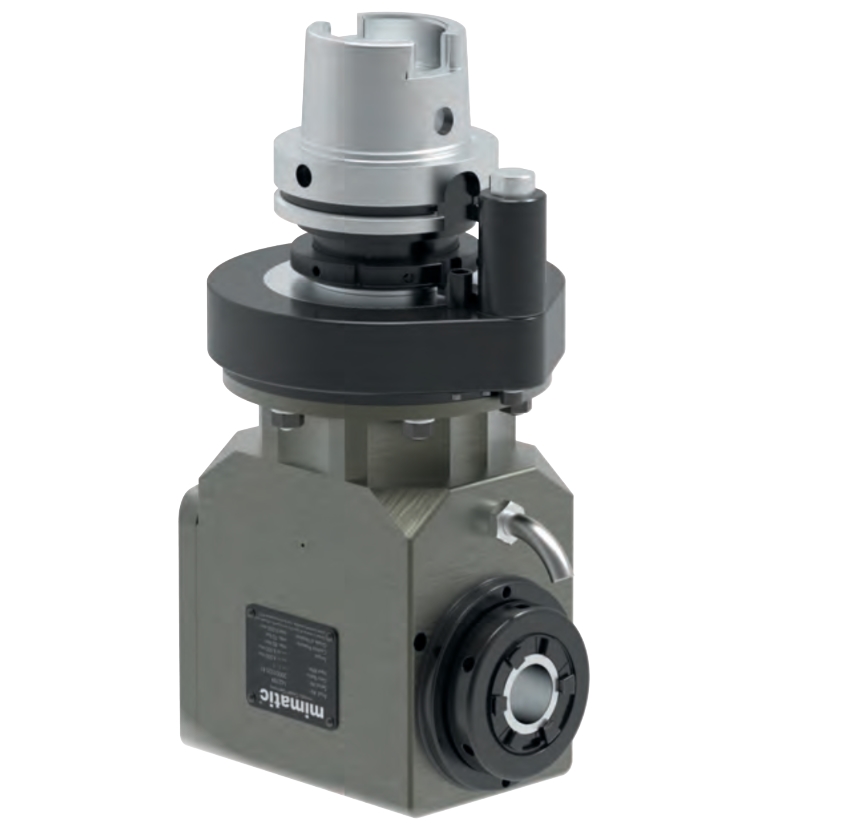

Açılı Kafa 90°, HSK100, tork kolu ISO9524
Angle Head 90°, HSK100, torque arm according ISO9524
qr_code_2Sipariş No: 172644verifiedMade in Germany
Seri Hakkında
Yan yüzeyde 90° delme ve frezeleme için standart gövde. Devir ve tork sınırları modele göre kontrol edilir.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- HSK100
- Boyut
- SW5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 10,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 190
- L1 [mm]
- 74
- L2 [mm]
- 35
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105431ER 32 · Açılı Kafa 90°, ofset105466ER 25 · Açılı Kafa 90°, ofset105469mi 50 · Açılı Kafa 90°, ofset105471ER 40 · Açılı Kafa 90°, ofset105499ER 25105506ER 32 · ICE 70bar105515ER 32 · 6.500 / 6.500105544ER 40 · ICE 70bar105557ER 40 · 5.000 / 5.000105683ER 25 · Açılı Kafa 90°, ofset, ince105687mi 50 · Açılı Kafa 90°, ofset, ince105790ER 40 · Çift Açılı Kafa 90°105866ER 32 · Açısal Pivot Ünitesi 0-98°135375ER 40 · Açılı Kafa 90°, ofset135399ER 40 · Açılı Kafa 90°, ofset135462ER 25 · ICE 70bar135592ER 11 · Açılı Kafa 90°, ofset, ince135651ER 25 · Açılı Kafa 90°, ofset, ince135656ER 32 · Açılı Kafa 90°, ofset, ince135711ER 25 · Çift Açılı Kafa 90°135749ER 32 · Çift Açılı Kafa 90°135865ER 25 · Açısal Pivot Ünitesi 0-98°162774ER 25 · EC 70bar162788mi 63 · EC 70bar
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
