qr_code_2No. 176169

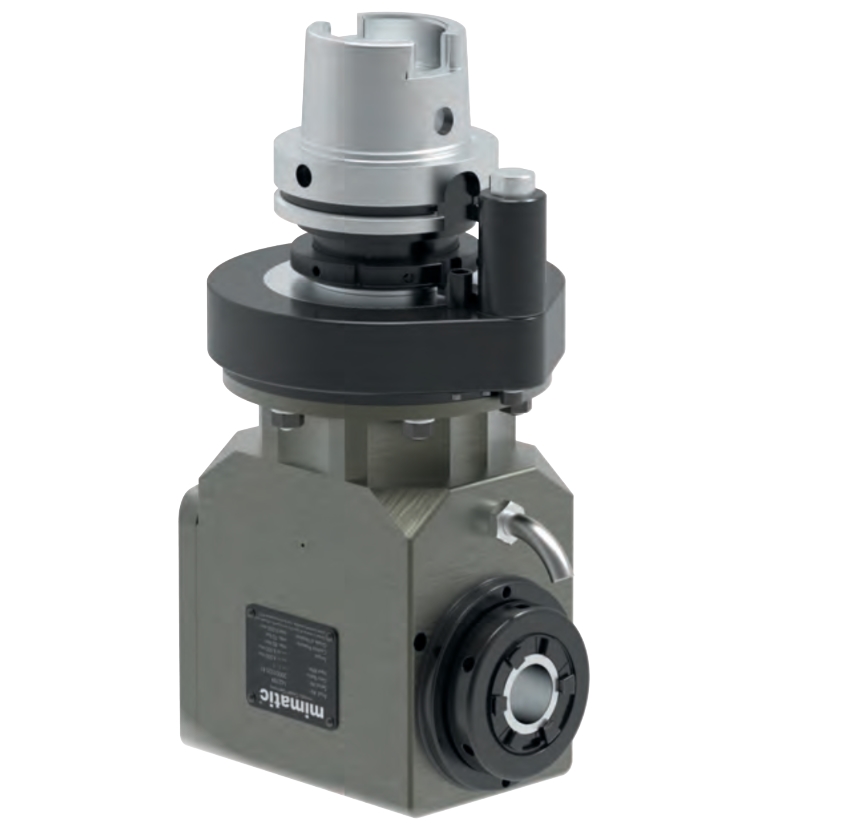

Ürün Fotoğrafı
Açılı Kafa 90°, HSK100, tork kolu ISO9524
Angle Head 90°, HSK100, torque arm according ISO9524
qr_code_2Sipariş No: 176169verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- HSK100
- Boyut
- SW7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 6.500 / 6.500
- Maks. Moment [Nm]
- 70
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 12
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 190
- L1 [mm]
- 74
- L2 [mm]
- 39
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105431ER 32 · Angle Head 90°, offset105466ER 25 · Angle Head 90°, offset105469Angle Head 90°, offset · ICE 70bar105471ER 40 · Angle Head 90°, offset105499ER 25 · OK105506ER 32 · ICE 70bar105515ER 32 · OK105544ER 40 · ICE 70bar105557ER 40 · OK105683ER 25 · Angle Head 90°, offset, slim105687Angle Head 90°, offset, slim · ICE 70bar105790ER 40 · Double Angle Head 90°105866ER 32 · Winkelschwenkeinheit 0-98°135375ER 40 · Angle Head 90°, offset135399ER 40 · Angle Head 90°, offset135462ER 25 · ICE 70bar135592ER 11 · Angle Head 90°, offset, slim135651ER 25 · Angle Head 90°, offset, slim135656ER 32 · Angle Head 90°, offset, slim135711ER 25 · Double Angle Head 90°135749ER 32 · Double Angle Head 90°135865ER 25 · Winkelschwenkeinheit 0-98°162774ER 25 · 8.000 / 8.000162788mi 63 · 5.000 / 5.000
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
