qr_code_2No. 162981

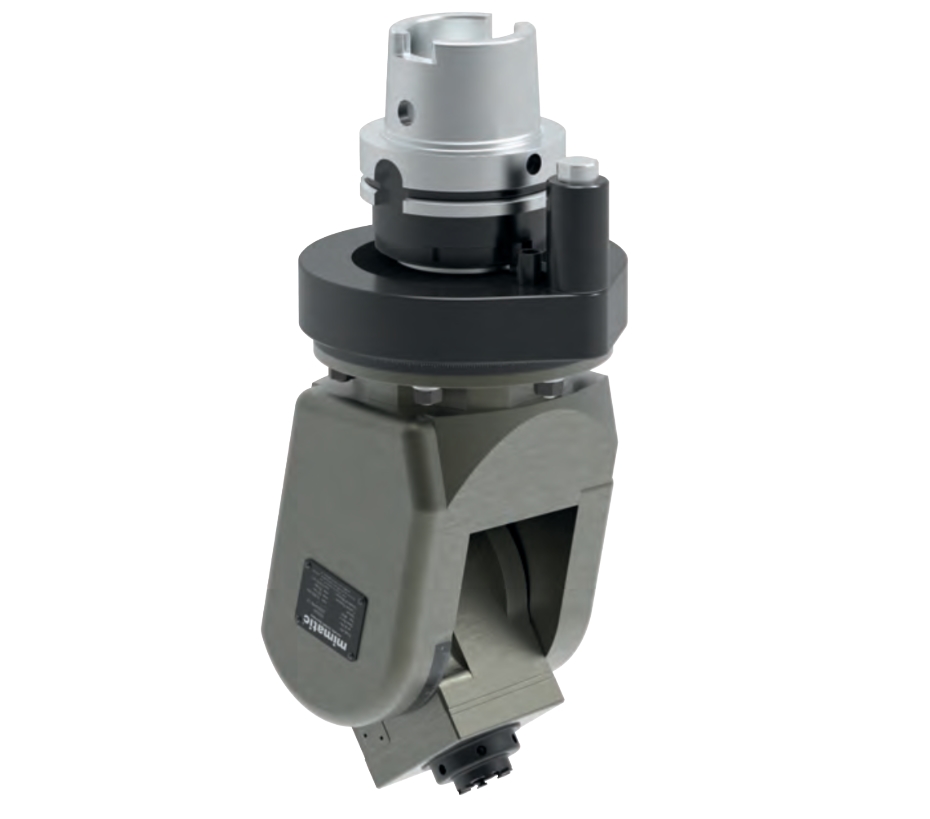

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, HSK100, tork kolu ISO9524
Angle Head Adjustable 0-98°, HSK100, torque arm according ISO9524
qr_code_2Sipariş No: 162981verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- HSK100
- Boyut
- WS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 2,25
- Maks. Devir n1/n2 [dev/dk]
- 6.000 / 13.500
- Maks. Moment [Nm]
- 30
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 14
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 205
- L1 [mm]
- 89
- L2 [mm]
- 97
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105431ER 32 · Angle Head 90°, offset105466ER 25 · Angle Head 90°, offset105469mi 50 · Angle Head 90°, offset105471ER 40 · Angle Head 90°, offset105499ER 25 · Angle Head 90°105506ER 32 · Angle Head 90°105515ER 32 · Angle Head 90°105544ER 40 · Angle Head 90°105557ER 40 · Angle Head 90°105683ER 25 · Angle Head 90°, offset, slim105687mi 50 · Angle Head 90°, offset, slim105790ER 40 · Double Angle Head 90°105866ER 32 · i = 1 : 1135375ER 40 · Angle Head 90°, offset135399ER 40 · Angle Head 90°, offset135462ER 25 · Angle Head 90°135592ER 11 · Angle Head 90°, offset, slim135651ER 25 · Angle Head 90°, offset, slim135656ER 32 · Angle Head 90°, offset, slim135711ER 25 · Double Angle Head 90°135749ER 32 · Double Angle Head 90°135865ER 25 · i = 1 : 1162774ER 25 · Angle Head 90°162788mi 63 · Angle Head 90°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
