qr_code_2No. 173534

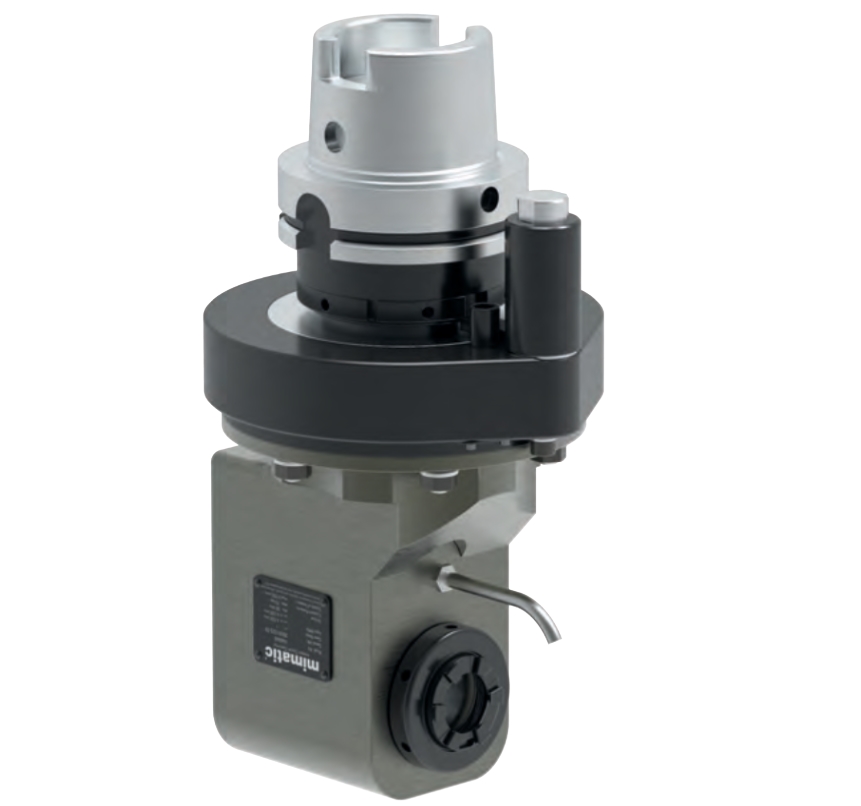

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Tip HSK100, tork kolu ISO9524
Angle Head 90° Offset Type HSK100, torque arm according ISO9524
qr_code_2Sipariş No: 173534verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- mi 63
- Tezgah Bağlantısı
- HSK100
- Boyut
- ZW9
- mi Boyutu
- mi 63
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 150
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 19
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
