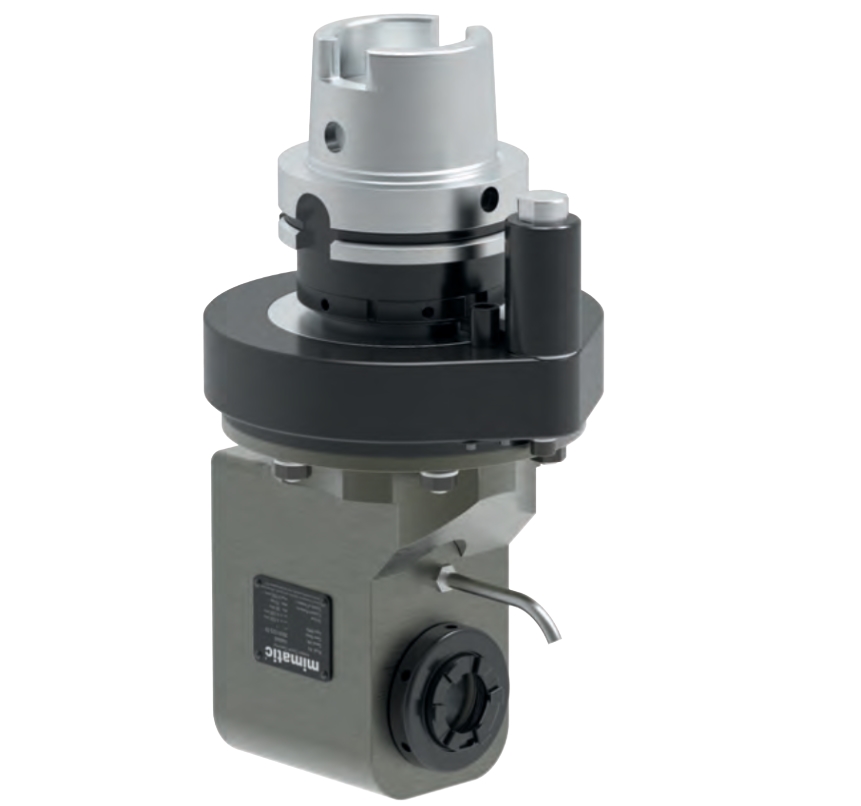

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, HSK100, tork kolu ISO9524
Angle Head 90° Offset Slim Type, HSK100, torque arm according ISO9524
qr_code_2Sipariş No: 173542verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- HSK100
- Boyut
- ZWS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 30
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 12,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105431ER 32 · Angle Head 90°, offset105466ER 25 · Angle Head 90°, offset105469mi 50 · Angle Head 90°, offset105471ER 40 · Angle Head 90°, offset105499ER 25 · Angle Head 90°105506ER 32 · Angle Head 90°105515ER 32 · Angle Head 90°105544ER 40 · Angle Head 90°105557ER 40 · Angle Head 90°105683ER 25 · EC 70bar105687mi 50105790ER 40 · Double Angle Head 90°105866ER 32 · Winkelschwenkeinheit 0-98°135375ER 40 · Angle Head 90°, offset135399ER 40 · Angle Head 90°, offset135462ER 25 · Angle Head 90°135592ER 11 · i = 1 : 1,67135651ER 25135656ER 32135711ER 25 · Double Angle Head 90°135749ER 32 · Double Angle Head 90°135865ER 25 · Winkelschwenkeinheit 0-98°162774ER 25 · Angle Head 90°162788mi 63 · Angle Head 90°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
