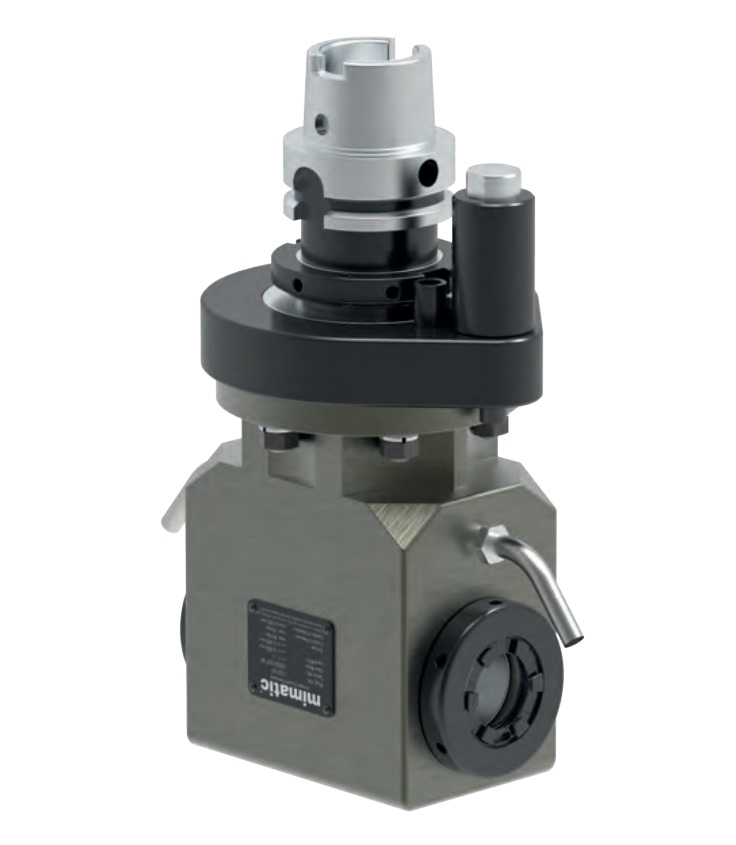

Ürün Fotoğrafı
Çift Açılı Kafa 90°, HSK63, tork kolu ISO9524
Double Angle Head 90°, HSK63, torque arm according ISO9524
qr_code_2Sipariş No: 173510verifiedMade in Germany
Seri Hakkında
İki çıkışlı 90° açılı kafa, simetrik tasarımla iki taraflı eşzamanlı işleme.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- mi 32
- Tezgah Bağlantısı
- HSK63
- Boyut
- DW5
- mi Boyutu
- mi 32
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 7,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 187
- L1 [mm]
- 80
- L2 [mm]
- 34
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105459mi 40 · Angle Head 90°, offset105491ER 25 · Angle Head 90°105501ER 25 · Angle Head 90°105504mi 50 · Angle Head 90°105528ER 32 · Angle Head 90°105533ER 32 · Angle Head 90°105540mi 50 · Angle Head 90°105670ER 11 · Angle Head 90°, offset, slim105671Angle Head 90°, offset, slim105674ER 25 · Angle Head 90°, offset, slim105686mi 40 · Angle Head 90°, offset, slim105840ER 20 · Winkelschwenkeinheit 0-98°105853mi 40 · Winkelschwenkeinheit 0-98°105858mi 40 · Winkelschwenkeinheit 0-98°135398ER 32 · Angle Head 90°, offset135405ER 25 · Angle Head 90°, offset135416ER 32 · Angle Head 90°, offset135433ER 25 · Angle Head 90°135452ER 16 · Angle Head 90°135456ER 16 · Angle Head 90°135489ER 32 · Angle Head 90°135633ER 20 · Angle Head 90°, offset, slim135706ER 25135747ER 32 · 6.500 / 6.500
HIZLI DEĞİŞİM · MI 32 ARAYÜZÜ · 26 BAŞLIK
Bu üniteye uyan mi 32 başlıkları
Bu ürünün takım arayüzü mi 32 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
