HSK 63
MimaticAçılı Kafalar (Winkelköpfe)
Çift 90° Açılı Kafa
Doppel-Winkelkopf 90°
precision_manufacturingHSK 63 · HSK-A · ISO 12164 (DIN 69893-1)
İki çıkışlı 90° açılı kafa, simetrik tasarımla iki taraflı eşzamanlı işleme. Tek parça döküm monoblock gövde, cyclo palloid spiral konik dişli ve P4 toleranslı eğik bilyalı rulmanlarla titreşimsiz, hassas, uzun ömürlü işleme garantisi.
Hızlı Bakış
precision_manufacturingTezgah ArayüzüHSK 63
verifiedStandartHSK-A · ISO 12164 (DIN 69893-1)
swap_horizVaryant KoduDW
water_dropSoğutmaİç + Dış (IKZ) — 70 bar
speedDevir Aralığı8.000 – 20.000 RPM
architectureYapıMonoblock tek parça döküm
SİPARİŞ KONFİGÜRASYONLARI · 4 VARYANT
Katalog Sipariş Tablosu
Mimatic orijinal kataloğundan birebir aktarılmış sipariş numaraları, ölçüler ve performans değerleri. Teklif isterken aşağıdaki sipariş numarasını belirtmek yeterlidir.
| Body Size | Tool Holder | Maks. Tork | Maks. Devir | Dişli Oranı | Sipariş No (Soğutmaya Göre) |
|---|---|---|---|---|---|
| 5 | 2 x ER 25 | 30 Nm | 8.000 RPM | i = 1:1 | block135706Susuz water_drop162824Dış |
| 5 | 2 x mi 32 | 30 Nm | 8.000 RPM | i = 1:1 | block173510Susuz water_drop162841Dış |
| 7 | 2 x ER 32 | — | — | — | block135747Susuz water_drop162830Dış |
| 7 | 2 x mi 40 | — | — | — | block170454Susuz water_drop176644Dış |
BOYUT TABLOSU · CLEARANCE & DİMENSİYONLAR
Detaylı Ölçüler (mm)
Tezgah uyumluluğu ve clearance kontrolü için her konfigürasyonun katalog ölçüleri. E = Eintauch / Clearance Ø, L1 = Kafa uzunluğu, L2 = Eksantriklik, H = Kafa yüksekliği, A = Gövde genişliği, SW = Anahtar ağzı.
| Size | Tool Holder | E (Ø mm) | L3 (mm) | L4 (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | A (mm) | Ağırlık | SW | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 2 x ER 25 | 125 | 125 | 62 | 62 | 62 | 62 | 187 | 80 | 39 | 78 | 65 | 7,5 kg | 18 |
| 5 | 2 x mi 32 | 200 | 200 | 71,2 | 71,2 | 71,2 | 71,2 | 187 | 80 | 39 | 78 | 65 | 7,5 kg | 18 |
| 7 | 2 x ER 32 | 152 | — | 152 | — | — | — | — | — | — | — | — | — | — |
| 7 | 2 x mi 40 | 220 | — | 220 | — | — | — | — | — | — | — | — | — | — |
Bağlama bölümünde her ölçünün ikinci sütunu (alt değer) iç soğutmalı veya uzatılmış varyantın ölçüsüdür — modele göre değişebilir.
Veriler Mimatic orijinal kataloğundan birebir alınmıştır. Tüm boyut ve teknik şemalar için PDF kataloğa bakın veya teknik ekibimize danışın.
AYNI ARAYÜZ · DİĞER VARYANTLAR

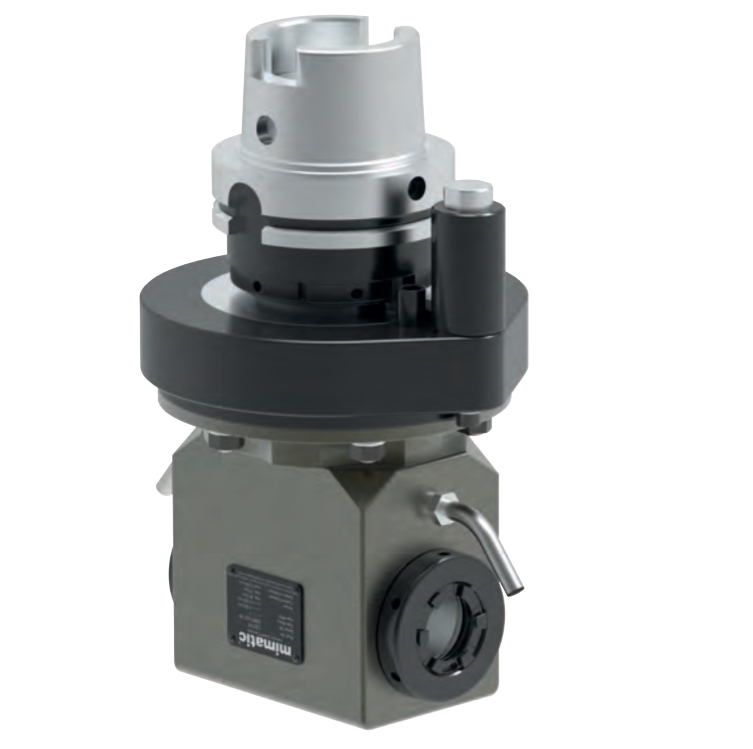

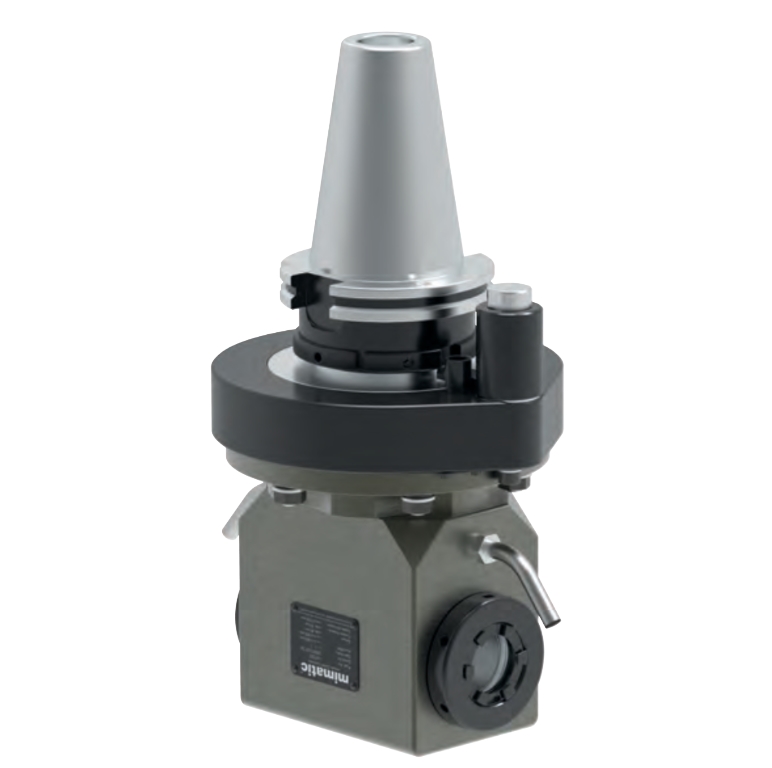

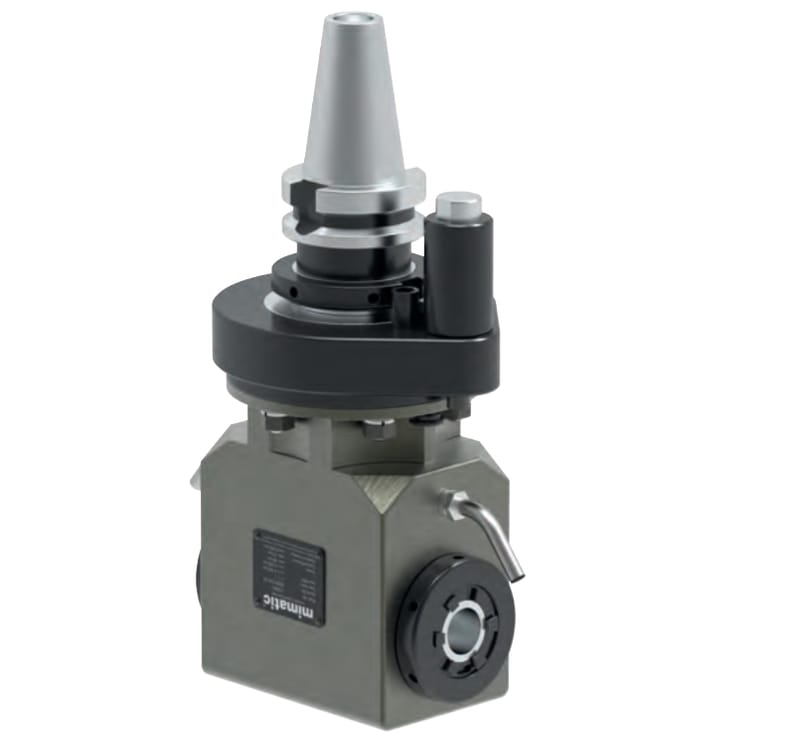

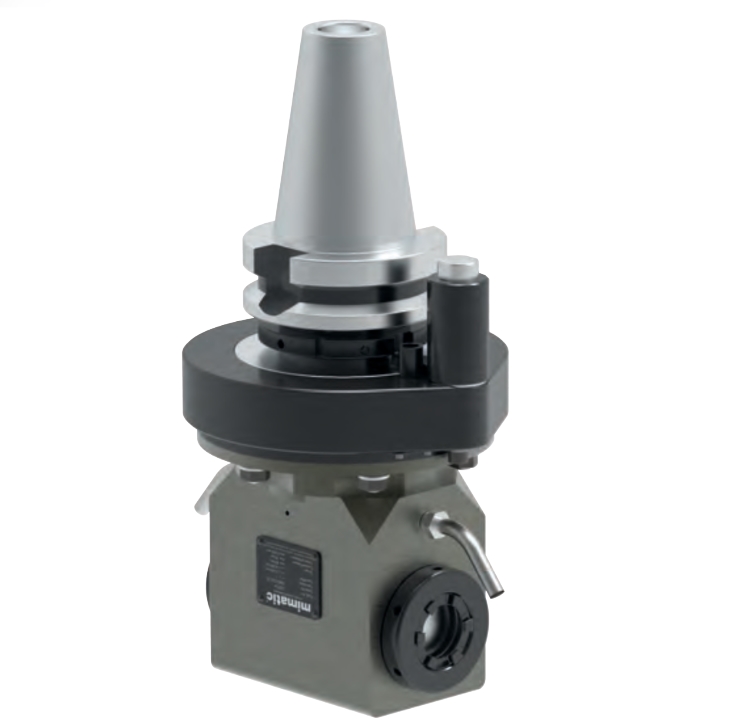

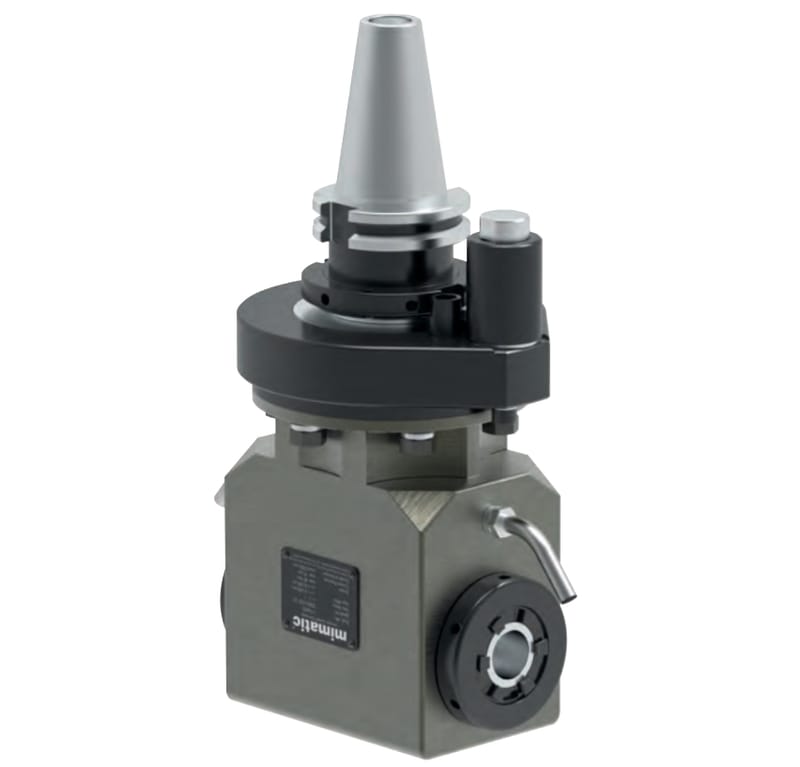

HSK 63 ailesinin diğer üyeleri
