qr_code_2No. 162794
Ürün Fotoğrafı

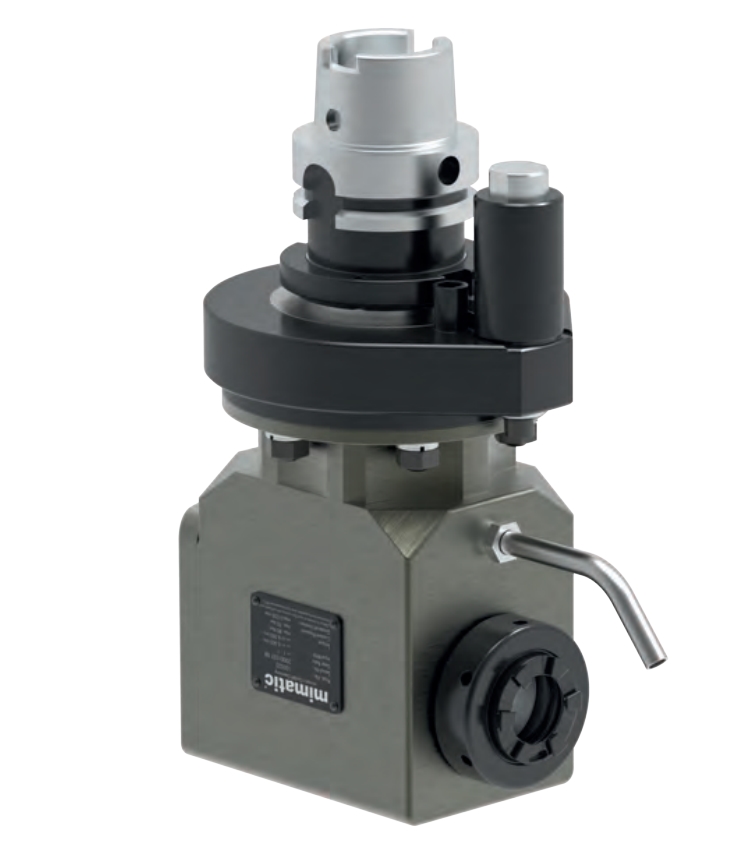

Açılı Kafa 90°, HSK63, tork kolu ISO9524
Angle Head 90°, HSK63, torque arm according ISO9524
qr_code_2Sipariş No: 162794verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- HSK63
- Boyut
- SW7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 6.500 / 6.500
- Maks. Moment [Nm]
- 70
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 187
- L1 [mm]
- 80
- L2 [mm]
- 39
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105459mi 40 · Angle Head 90°, offset105491ER 25 · 8.000 / 8.000105501ER 25 · ICE 70bar105504OK105528ER 32105533ER 32 · ICE 70bar105540ICE 70bar105670ER 11 · Angle Head 90°, offset, slim105671mi 32 · Angle Head 90°, offset, slim105674ER 25 · Angle Head 90°, offset, slim105686mi 40 · Angle Head 90°, offset, slim105840ER 20 · Winkelschwenkeinheit 0-98°105853mi 40 · Winkelschwenkeinheit 0-98°105858mi 40 · Winkelschwenkeinheit 0-98°135398ER 32 · Angle Head 90°, offset135405ER 25 · Angle Head 90°, offset135416ER 32 · Angle Head 90°, offset135433ER 25 · OK135452ER 16 · ICE 70bar135456ER 16 · OK135489ER 32 · OK135633ER 20 · Angle Head 90°, offset, slim135706ER 25 · Double Angle Head 90°135747ER 32 · Double Angle Head 90°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
