HSK 63
MimaticAçılı Kafalar (Winkelköpfe)

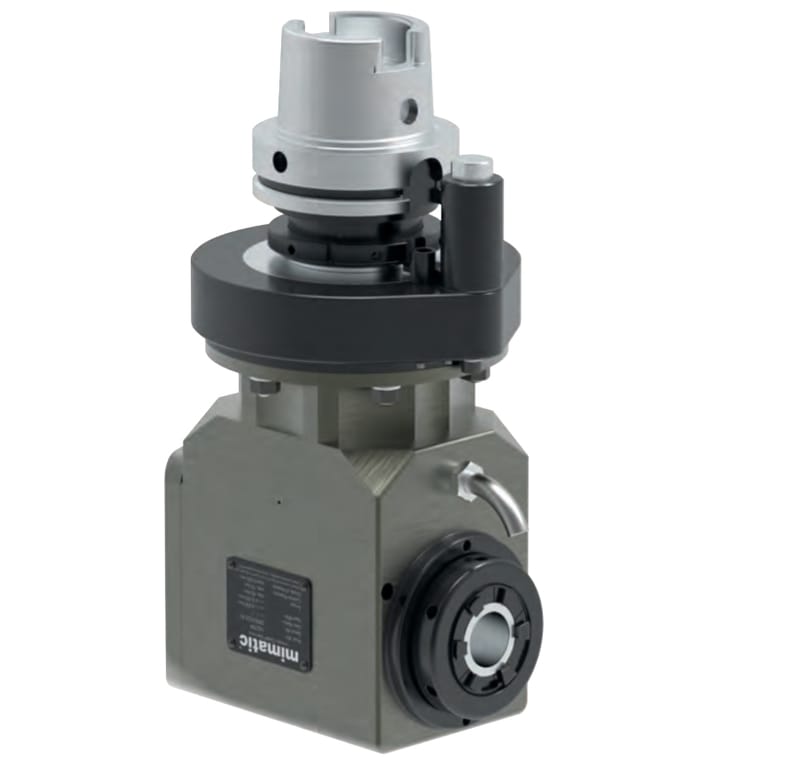

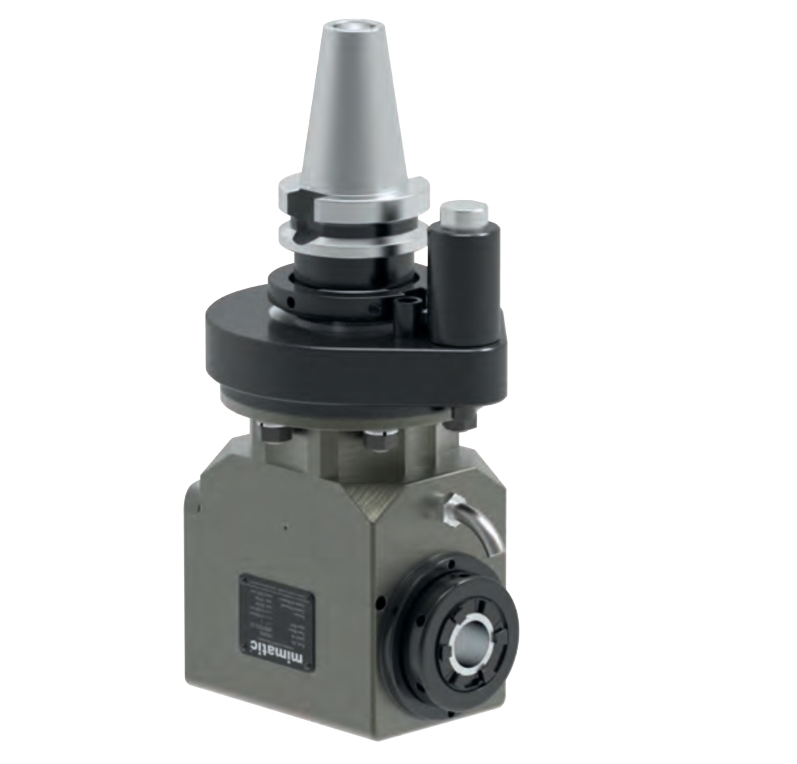

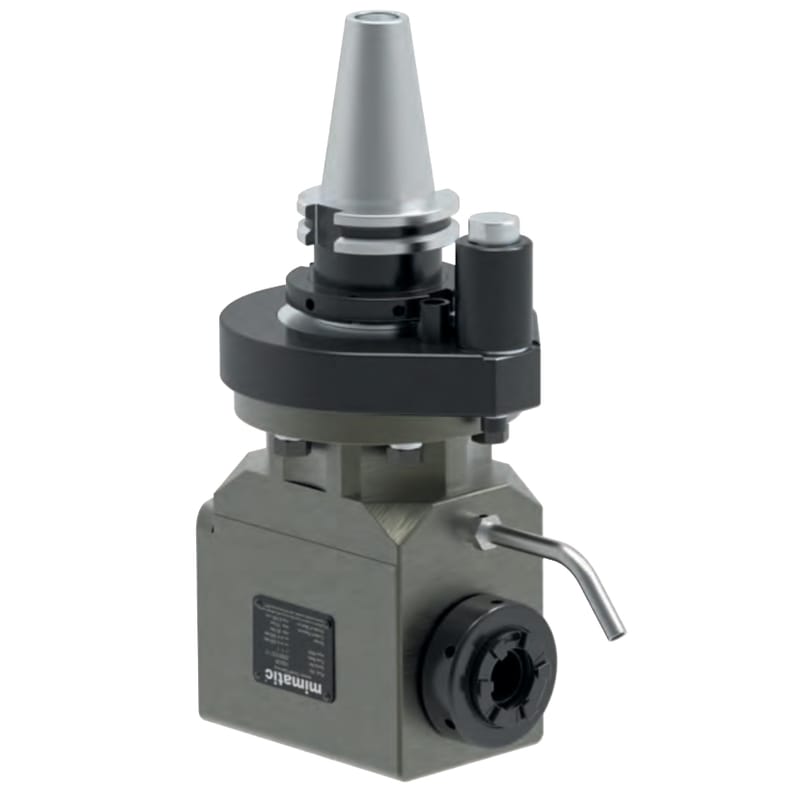

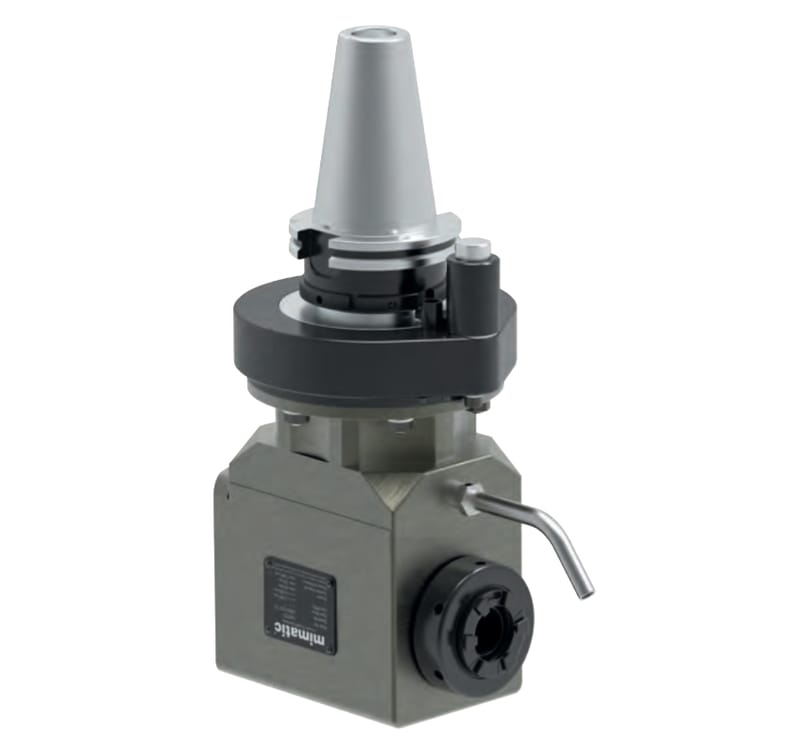

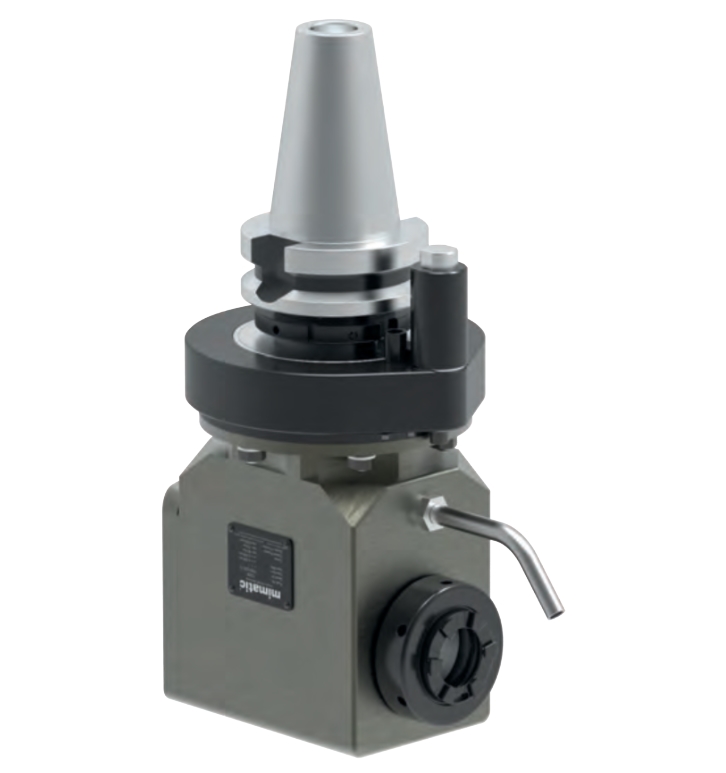

Standart 90° Açılı Kafa
Winkelkopf 90°
precision_manufacturingHSK 63 · HSK-A · ISO 12164 (DIN 69893-1)
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için. Tek parça döküm monoblock gövde, cyclo palloid spiral konik dişli ve P4 toleranslı eğik bilyalı rulmanlarla titreşimsiz, hassas, uzun ömürlü işleme garantisi.
Hızlı Bakış
precision_manufacturingTezgah ArayüzüHSK 63
verifiedStandartHSK-A · ISO 12164 (DIN 69893-1)
rotate_rightVaryant KoduSW
water_dropSoğutmaİç + Dış (IKZ) — 70 bar
speedDevir Aralığı8.000 – 20.000 RPM
architectureYapıMonoblock tek parça döküm
SİPARİŞ KONFİGÜRASYONLARI · 5 VARYANT
Katalog Sipariş Tablosu
Mimatic orijinal kataloğundan birebir aktarılmış sipariş numaraları, ölçüler ve performans değerleri. Teklif isterken aşağıdaki sipariş numarasını belirtmek yeterlidir.
| Body Size | Tool Holder | Maks. Tork | Maks. Devir | Dişli Oranı | Sipariş No (Soğutmaya Göre) |
|---|---|---|---|---|---|
| 1 | ER 16 | 12 Nm | 10.000 RPM | i = 1:1 | block135456Susuz water_drop162792Dış shower135452İç |
| 5 | ER 25 | 30 Nm | 6.500 RPM | i = 1:1 | block135433Susuz water_drop105491Dış shower105501İç |
| 5 | mi 40 | 30 Nm | 6.500 RPM | i = 1:1 | block169846Susuz water_drop162804Dış shower162805İç |
| 7 | ER 32 | — | — | — | block135489Susuz water_drop105528Dış shower105533İç |
| 7 | mi 50 | — | — | — | block105504Susuz water_drop162794Dış shower105540İç |
BOYUT TABLOSU · CLEARANCE & DİMENSİYONLAR
Detaylı Ölçüler (mm)
Tezgah uyumluluğu ve clearance kontrolü için her konfigürasyonun katalog ölçüleri. E = Eintauch / Clearance Ø, L1 = Kafa uzunluğu, L2 = Eksantriklik, H = Kafa yüksekliği, A = Gövde genişliği, SW = Anahtar ağzı.
| Size | Tool Holder | E (Ø mm) | L3 (mm) | L4 (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | A (mm) | Ağırlık | SW | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ER 16 | 91 | 96 | 29 | 44 | 45 | 50 | 187 | 80 | 22 | 44 | 65 | 6 kg | 18 |
| 5 | ER 25 | 110 | 120 | 41,5 | 52 | 57,5 | 63 | 187 | 80 | 34 | 68 | 65 | 6,5 kg | 18 |
| 5 | mi 40 | 138 | 146 | 41,5 | 52 | 72 | 72 | 187 | 80 | 34 | 68 | 65 | 6,5 kg | 18 |
| 7 | ER 32 | 145 | 155 | 61 | 75 | 70 | 75 | — | — | — | — | — | — | — |
| 7 | mi 50 | 172 | 178 | 61 | 75 | 83 | 83 | — | — | — | — | — | — | — |
Bağlama bölümünde her ölçünün ikinci sütunu (alt değer) iç soğutmalı veya uzatılmış varyantın ölçüsüdür — modele göre değişebilir.
Veriler Mimatic orijinal kataloğundan birebir alınmıştır. Tüm boyut ve teknik şemalar için PDF kataloğa bakın veya teknik ekibimize danışın.
AYNI ARAYÜZ · DİĞER VARYANTLAR
HSK 63 ailesinin diğer üyeleri
HSK 63 arayüzünde mevcut olan diğer 4 varyant.
