qr_code_2No. 169846

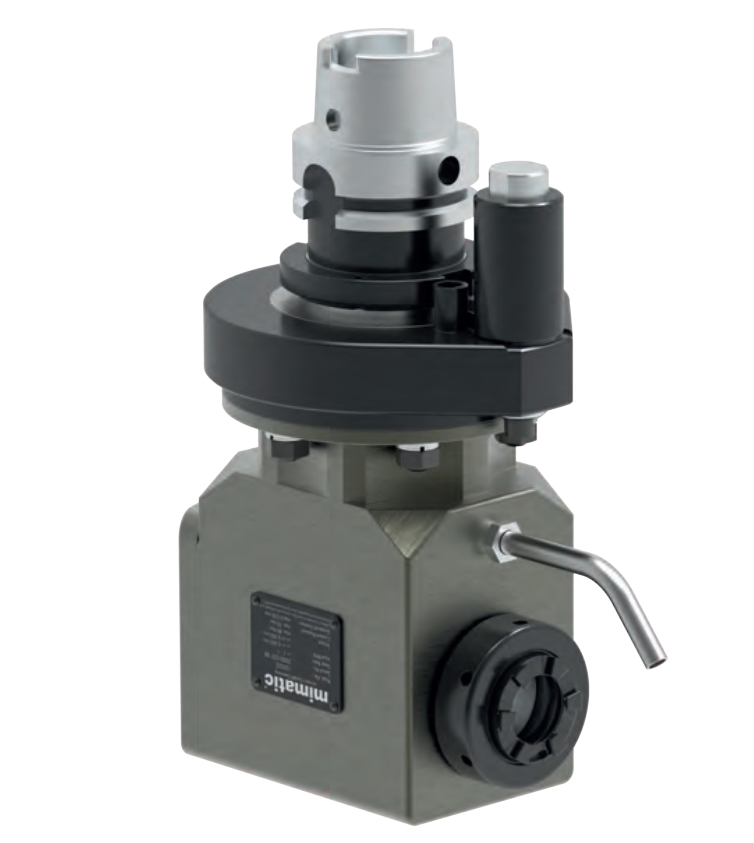

Ürün Fotoğrafı
Açılı Kafa 90°, HSK63, tork kolu ISO9524
Angle Head 90°, HSK63, torque arm according ISO9524
qr_code_2Sipariş No: 169846verifiedMade in Germany
Seri Hakkında
Yan yüzeyde 90° delme ve frezeleme için standart gövde. Devir ve tork sınırları modele göre kontrol edilir.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- HSK63
- Boyut
- SW5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 187
- L1 [mm]
- 80
- L2 [mm]
- 34
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105459Açılı Kafa 90°, ofset105491ER 25 · EC 70bar105501ER 25 · ICE 70bar105504mi 50 · 6.500 / 6.500105528ER 32 · EC 70bar105533ER 32 · ICE 70bar105540mi 50 · ICE 70bar105670ER 11 · Açılı Kafa 90°, ofset, ince105671mi 32 · Açılı Kafa 90°, ofset, ince105674ER 25 · Açılı Kafa 90°, ofset, ince105686Açılı Kafa 90°, ofset, ince · ICE 70bar105840ER 20 · Açısal Pivot Ünitesi 0-98°105853Açısal Pivot Ünitesi 0-98° · ICE 70bar105858Açısal Pivot Ünitesi 0-98° · i = 1 : 2,25135398ER 32 · Açılı Kafa 90°, ofset135405ER 25 · Açılı Kafa 90°, ofset135416ER 32 · Açılı Kafa 90°, ofset135433ER 25135452ER 16 · ICE 70bar135456ER 16 · 12.000 / 12.000135489ER 32 · 6.500 / 6.500135633ER 20 · Açılı Kafa 90°, ofset, ince135706ER 25 · Çift Açılı Kafa 90°135747ER 32 · Çift Açılı Kafa 90°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
