qr_code_2No. 135733
Ürün Fotoğrafı

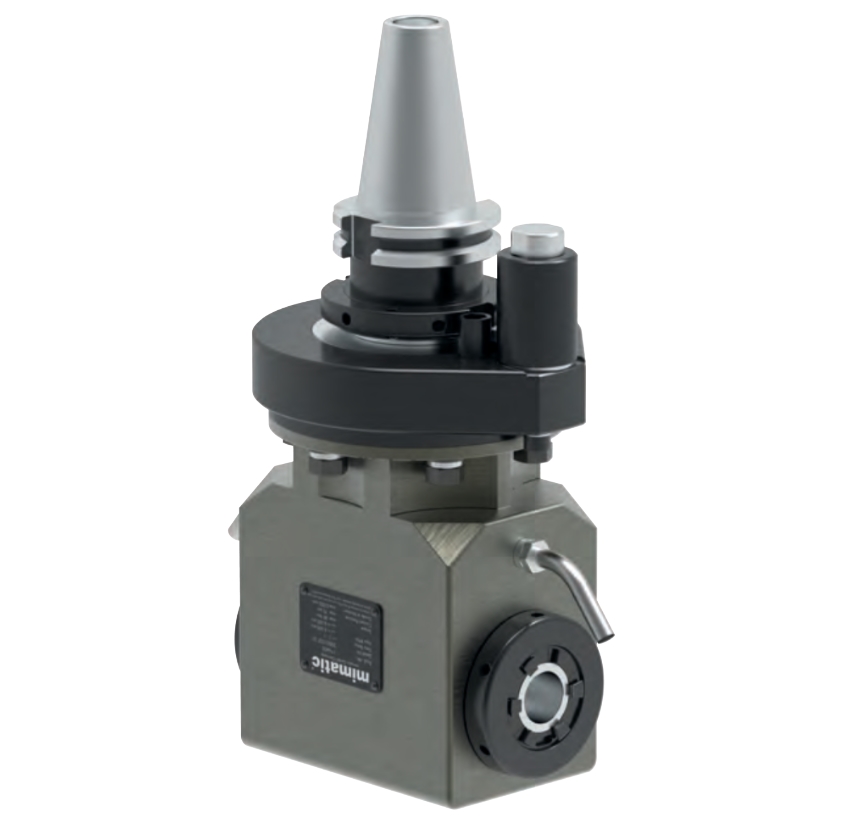

Çift Açılı Kafa 90°, SK40, tork kolu ISO9524
Double Angle Head 90°, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 135733verifiedMade in Germany
Seri Hakkında
Karşıt yönlerde delme ve frezeleme için iki çıkışlı 90° kafa. Operasyon sırası ve erişim parçaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- ER 32
- Tezgah Bağlantısı
- SK40
- Boyut
- DW7
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 70
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8,5
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112900
- Anahtar — Mil
- 107642
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 180
- L1 [mm]
- 80
- L2 [mm]
- 39
