qr_code_2No. 105695

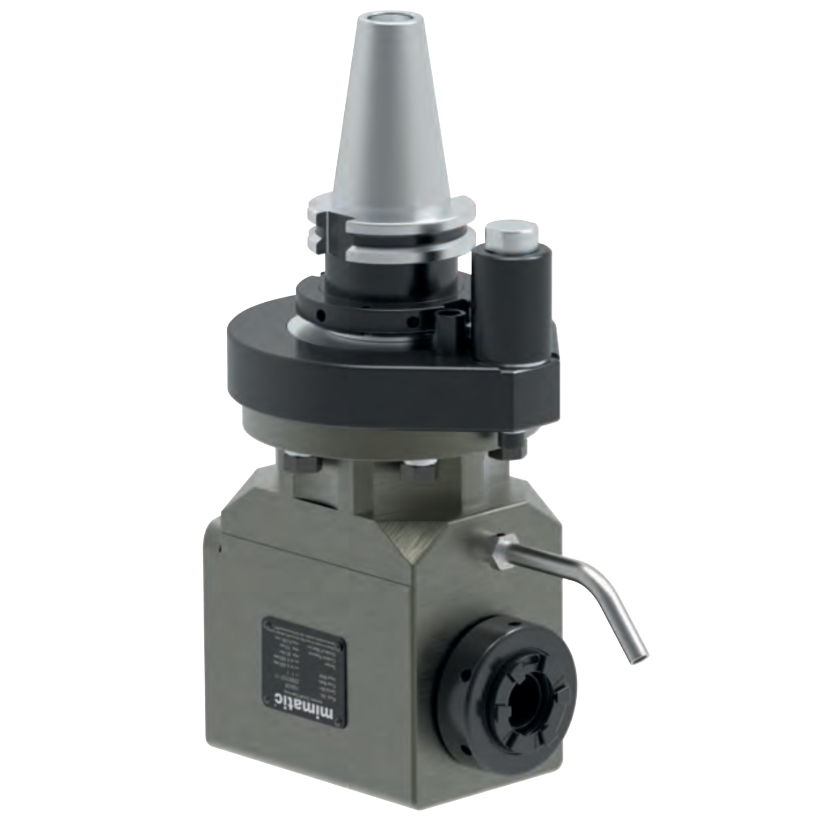

Ürün Fotoğrafı
Açılı Kafa 90°, SK40, tork kolu ISO9524
Angle Head 90°, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 105695verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- ER 16
- Tezgah Bağlantısı
- SK40
- Boyut
- SW1
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 12
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112954
- Anahtar — Mil
- 107608
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 180
- L1 [mm]
- 80
- L2 [mm]
- 22
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429mi 50 · Angle Head 90°, offset105439mi 40 · Angle Head 90°, offset105440ER 32 · Angle Head 90°, offset105478ER 32 · Angle Head 90°, offset105485OK105490mi 40 · OK105493ER 25 · OK105507ER 25105513mi 40105516ER 32 · EC 70bar105539ER 32105631ER 11 · Angle Head 90°, offset, slim105665ER 20 · Angle Head 90°, offset, slim105679EC 70bar105775mi 40 · Double Angle Head 90°105823ER 20 · Winkelschwenkeinheit 0-98°105825ER 20 · Winkelschwenkeinheit 0-98°105826ER 25 · Winkelschwenkeinheit 0-98°105832mi 32 · Winkelschwenkeinheit 0-98°105833ER 25 · Winkelschwenkeinheit 0-98°135389ER 25 · Angle Head 90°, offset135453mi 50 · OK135486ER 32 · OK135609mi 40 · Angle Head 90°, offset, slim
