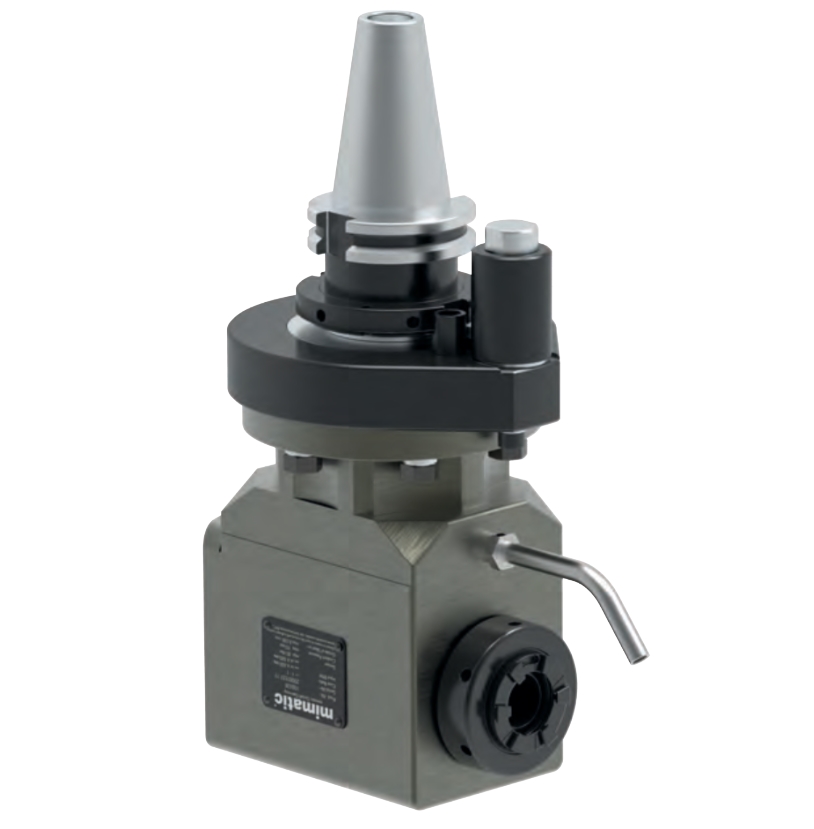

Ürün Fotoğrafı
Açılı Kafa 90°, SK40, tork kolu ISO9524
Angle Head 90°, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 105493verifiedMade in Germany
Seri Hakkında
Yan yüzeyde 90° delme ve frezeleme için standart gövde. Devir ve tork sınırları modele göre kontrol edilir.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- SK40
- Boyut
- SW5
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6,5
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 180
- L1 [mm]
- 80
- L2 [mm]
- 34
