qr_code_2No. 135609

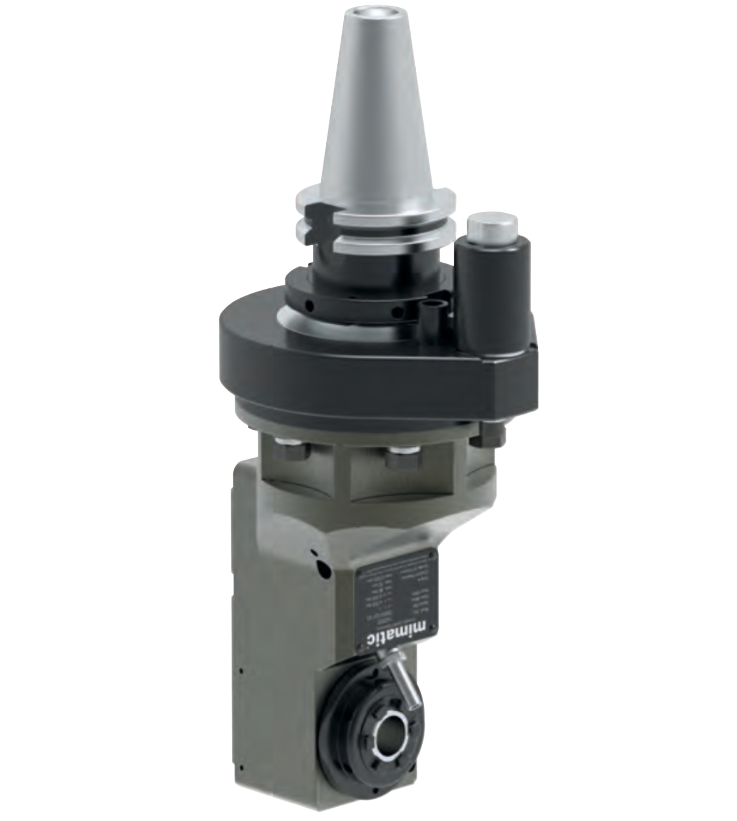

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, SK40, tork kolu ISO9524
Angle Head 90° Offset Slim Type, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 135609verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- SK40
- Boyut
- ZWS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 215
- L1 [mm]
- 80
- L2 [mm]
- 28
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429mi 50 · Angle Head 90°, offset105439Angle Head 90°, offset · OK105440ER 32 · Angle Head 90°, offset105478ER 32 · Angle Head 90°, offset105485ER 16 · Angle Head 90°105490Angle Head 90° · OK105493ER 25 · Angle Head 90°105507ER 25 · Angle Head 90°105513Angle Head 90° · ICE 70bar105516ER 32 · Angle Head 90°105539ER 32 · Angle Head 90°105631ER 11 · i = 1 : 1,67105665ER 20 · OK105679ER 16 · Angle Head 90°105695ER 16 · Angle Head 90°105775Double Angle Head 90° · OK105823ER 20 · Winkelschwenkeinheit 0-98°105825ER 20 · Winkelschwenkeinheit 0-98°105826ER 25 · Winkelschwenkeinheit 0-98°105832mi 32 · Winkelschwenkeinheit 0-98°105833ER 25 · Winkelschwenkeinheit 0-98°135389ER 25 · Angle Head 90°, offset135453mi 50 · Angle Head 90°135486ER 32 · Angle Head 90°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
