qr_code_2No. 168670
Ürün Fotoğrafı

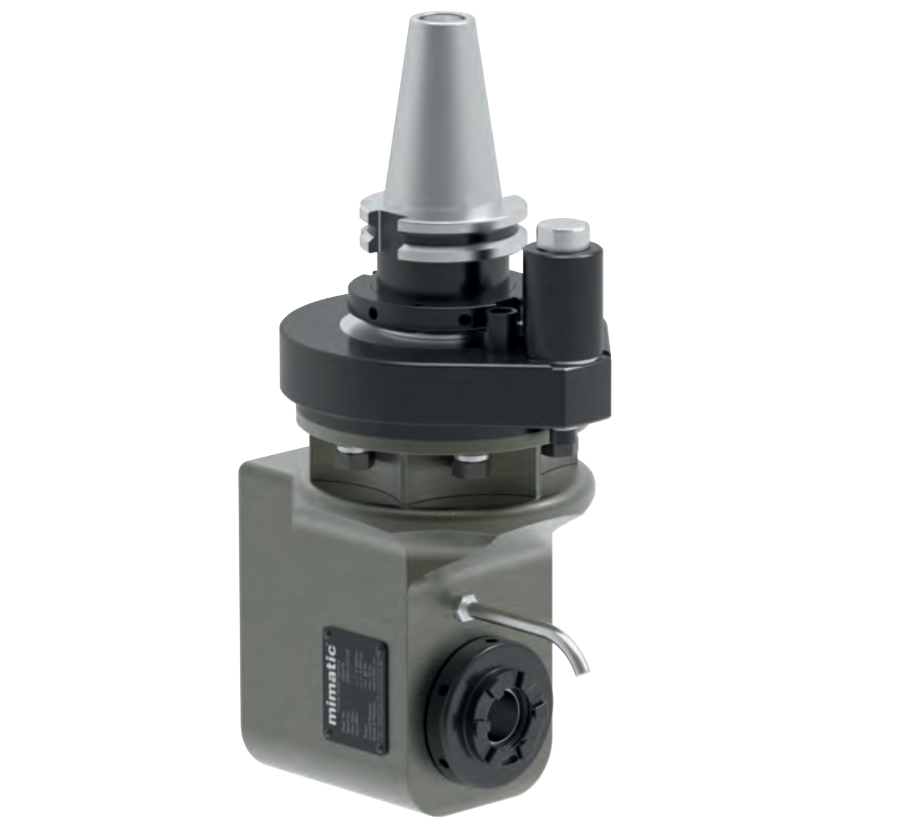

Açılı Kafa 90° Ofset Tip SK40, tork kolu ISO9524
Angle Head 90° Offset Type SK40, torque arm according ISO9524
qr_code_2Sipariş No: 168670verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- SK40
- Boyut
- ZW5
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6,5
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 180
- L1 [mm]
- 80
- L2 [mm]
- 28,5
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429mi 50 · OK105439mi 40 · OK105440ER 32 · OK105478ER 32 · 6.000 / 6.000105485ER 16 · Angle Head 90°105490mi 40 · Angle Head 90°105493Angle Head 90° · OK105507Angle Head 90°105513mi 40 · Angle Head 90°105516ER 32 · Angle Head 90°105539ER 32 · Angle Head 90°105631ER 11 · Angle Head 90°, offset, slim105665ER 20 · Angle Head 90°, offset, slim105679ER 16 · Angle Head 90°105695ER 16 · Angle Head 90°105775mi 40 · Double Angle Head 90°105823ER 20 · Winkelschwenkeinheit 0-98°105825ER 20 · Winkelschwenkeinheit 0-98°105826Winkelschwenkeinheit 0-98° · i = 1 : 2,25105832mi 32 · Winkelschwenkeinheit 0-98°105833Winkelschwenkeinheit 0-98° · 7.000 / 7.000135389OK135453mi 50 · Angle Head 90°135486ER 32 · Angle Head 90°
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 168670 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
