qr_code_2No. 197076

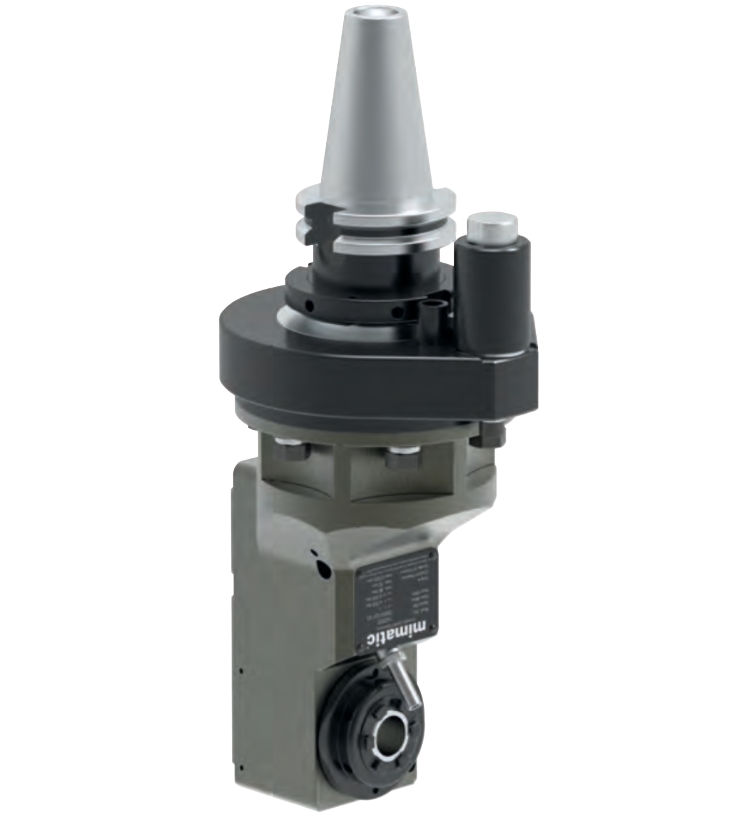

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, SK40, tork kolu ISO9524
Angle Head 90° Offset Slim Type, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 197076verifiedMade in Germany
Seri Hakkında
Geri çekik, dar gövdeli 90° kafa. Dar alana uygunluk gövde ölçüleri ve parça boşluğu karşılaştırılarak belirlenir.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- ER 20
- Tezgah Bağlantısı
- SK40
- Boyut
- ZWS3
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 10.000 / 10.000
- Maks. Moment [Nm]
- 15
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112929
- Anahtar — Mil
- 107608
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 225
- L1 [mm]
- 80
- L2 [mm]
- 24
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429mi 50 · Açılı Kafa 90°, ofset105439mi 40 · Açılı Kafa 90°, ofset105440ER 32 · Açılı Kafa 90°, ofset105478ER 32 · Açılı Kafa 90°, ofset105485ER 16 · Açılı Kafa 90°105490mi 40 · Açılı Kafa 90°105493ER 25 · Açılı Kafa 90°105507ER 25 · Açılı Kafa 90°105513mi 40 · Açılı Kafa 90°105516ER 32 · Açılı Kafa 90°105539ER 32 · Açılı Kafa 90°105631ER 11 · i = 1 : 1,67105665Var105679ER 16 · Açılı Kafa 90°105695ER 16 · Açılı Kafa 90°105775mi 40 · Çift Açılı Kafa 90°105823Açısal Pivot Ünitesi 0-98° · i = 1 : 2,25105825Açısal Pivot Ünitesi 0-98° · ICE 70bar105826ER 25 · Açısal Pivot Ünitesi 0-98°105832mi 32 · Açısal Pivot Ünitesi 0-98°105833ER 25 · Açısal Pivot Ünitesi 0-98°135389ER 25 · Açılı Kafa 90°, ofset135453mi 50 · Açılı Kafa 90°135486ER 32 · Açılı Kafa 90°
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 197076 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
