qr_code_2No. 169469

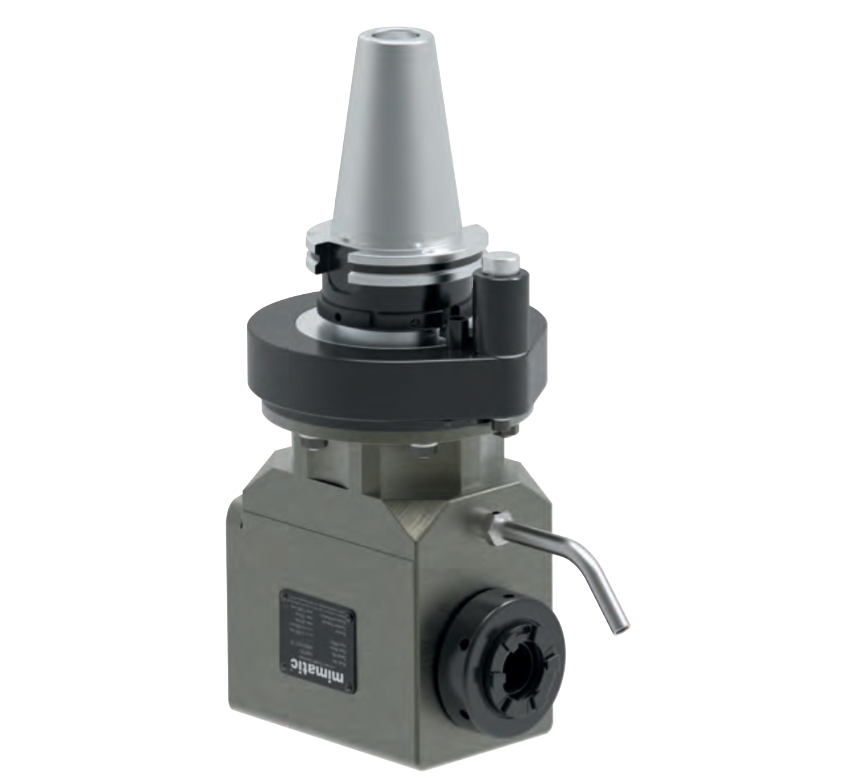

Ürün Fotoğrafı
Açılı Kafa 90°, SK50, tork kolu ISO9524
Angle Head 90°, SK50, torque arm according ISO9524
qr_code_2Sipariş No: 169469verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- ER 40
- Tezgah Bağlantısı
- SK50
- Boyut
- SW9
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 150
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 18
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112867
- Anahtar — Mil
- 107566
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 215
- L1 [mm]
- 109
- L2 [mm]
- 52
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105416ER 25 · Angle Head 90°, offset105430ER 32 · Angle Head 90°, offset105468mi 63 · Angle Head 90°, offset105475mi 50 · Angle Head 90°, offset105479ER 32 · Angle Head 90°, offset105482Angle Head 90°, offset · OK105500mi 40105519mi 50 · OK105522mi 50105551OK105650ER 11 · Angle Head 90°, offset, slim105682ER 25 · Angle Head 90°, offset, slim105684ER 32 · Angle Head 90°, offset, slim105776mi 40 · Double Angle Head 90°105784Double Angle Head 90° · OK105864ER 32 · Winkelschwenkeinheit 0-98°135446ER 25 · EC 70bar135447ER 25135458ER 25 · OK135476ER 32 · OK135643ER 32 · Angle Head 90°, offset, slim135678ER 25 · Double Angle Head 90°135734ER 32 · Double Angle Head 90°135816ER 25 · Winkelschwenkeinheit 0-98°
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 169469 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
