Sıcak Geçmeli Tutucu GBT30
JIS B6339 (MAS 403) · Dual Contact BT
Sekwang Selux GBT30 shrink-fit (ısıl geçme) tutucu serisi, JIS B6339 (MAS 403) · Dual Contact BT standardındaki GBT30 kavramalı tezgahlar içindir. Seride sıkma çapı 3–16 ve 75–120 mm boy aralığında 16 standart ürün bulunur. Bağlama aralığı Ø3.0 – Ø20.0, maksimum devir 25.000 dev/dk. Her ürünün satırına tıklayarak ölçülerini görebilir, doğru pens/saplama eşleşmesiyle birlikte teklif isteyebilirsiniz.
Teknik Çizim ve Ölçü Şeması
Selux resmi kataloğu
Şemadaki ölçülerin (L, L1...) ürün bazlı değerleri aşağıdaki listede ve katalog tablosundadır. Tüm değerler mm.
Ürün Listesi
16 ürün| Ürün Kodu | Tip | Sıkma Çapı | Boy (mm) | |
|---|---|---|---|---|
| GBT30-SSF3-75 | SSF | 3 | 75 | expand_more |
| GBT30-SSF4-75 | SSF | 4 | 75 | expand_more |
| GBT30-SSF4S-80 | SSF | 4 | 80 | expand_more |
| GBT30-SSF6-75 | SSF | 6 | 75 | expand_more |
| GBT30-SSF6S-80 | SSF | 6 | 80 | expand_more |
| GBT30-SSF6S-120 | SSF | 6 | 120 | expand_more |
| GBT30-SSF8-75 | SSF | 8 | 75 | expand_more |
| GBT30-SSF8S-80 | SSF | 8 | 80 | expand_more |
| GBT30-SSF8S-120 | SSF | 8 | 120 | expand_more |
| GBT30-SSF10-75 | SSF | 10 | 75 | expand_more |
| GBT30-SSF10S-80 | SSF | 10 | 80 | expand_more |
| GBT30-SSF10S-120 | SSF | 10 | 120 | expand_more |
| GBT30-SSF12-75 | SSF | 12 | 75 | expand_more |
| GBT30-SSF12S-80 | SSF | 12 | 80 | expand_more |
| GBT30-SSF12S-120 | SSF | 12 | 120 | expand_more |
| GBT30-SSF16-75 | SSF | 16 | 75 | expand_more |
Ürün listesi Selux resmi fiyat listesi ve kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.

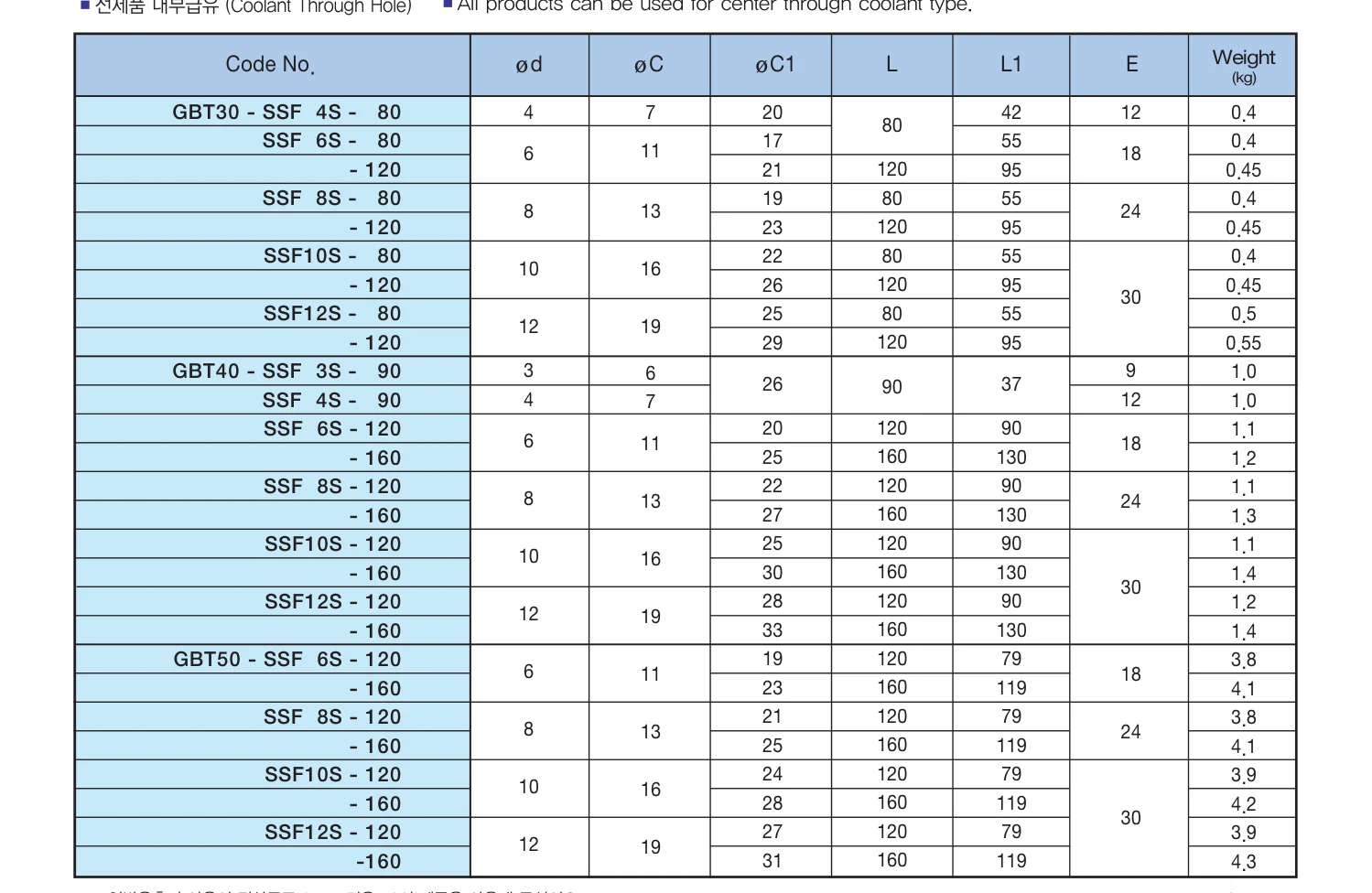

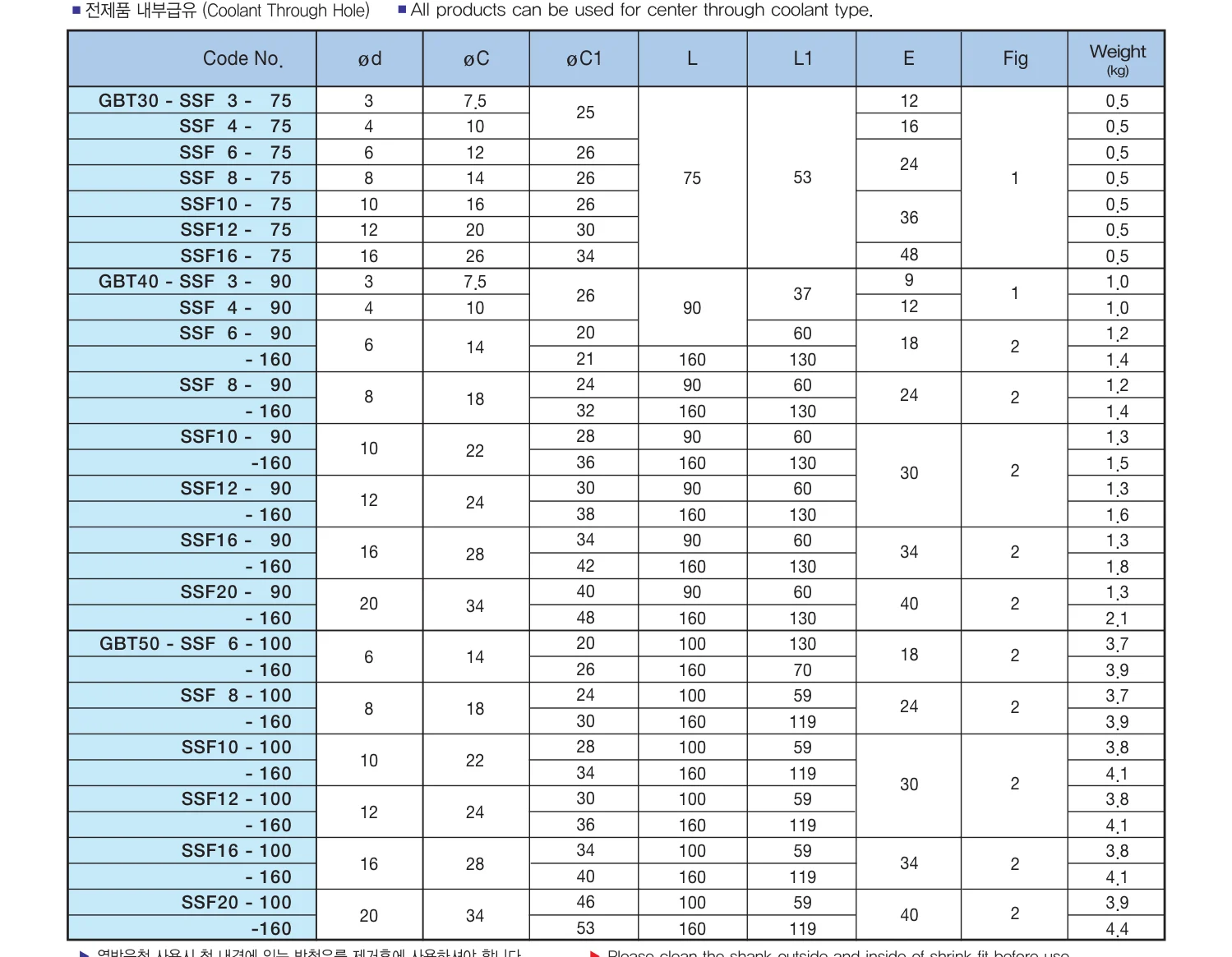

Katalog Ölçü Tablosu
Selux resmi kataloğu · mmTüm ölçü kolonları (ØC, L1, ağırlık vb.) üretici kataloğundan birebir görüntü olarak sunulur — değerler asıl kaynaktır.
GBT30 Sıcak Geçmeli Tutucu Hakkında
Shrink tutucu (Selux Shrink Fit Holder — ısıl genleşmeli tutucu), takım sapını ısıtma yoluyla genleşen mandren içine sıkıştıran yüksek hassasiyetli tutucu serisidir. İnce gövde profili ve yüksek salgı hassasiyetiyle, derin ve dar işlemlerde mükemmel erişim ve yüzey kalitesi sağlar. Yalnızca karbür saplı takımlarla kullanılır.
targetKullanım Alanları
- check_circleYüksek hassasiyetli finiş frezeleme
- check_circleDerin ve dar cep/kanal işleme
- check_circleYüksek devirli hassas operasyonlar
- check_circleİnce profil gerektiren girişimli işler
starAvantajları
- add_circleYüksek salgı hassasiyeti
- add_circleİnce gövde ile üstün erişim
- add_circleYüksek rijitlik ve denge
- add_circleGBT/BT/HSK/SK/ST arayüzleri
