qr_code_2No. 173525
Ürün Fotoğrafı

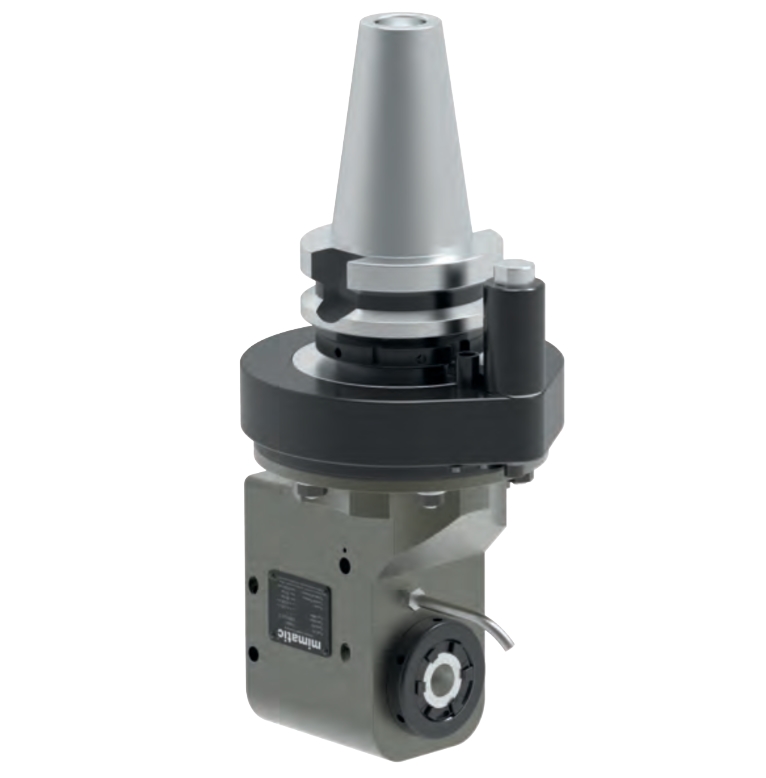

Açılı Kafa 90° Ofset Tip BT50, tork kolu ISO9524
Angle Head 90° Offset Type BT50, torque arm according ISO9524
qr_code_2Sipariş No: 173525verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- BT50
- Boyut
- ZW5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 11,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105417ER 25105460ER 32105470ER 40105494ER 25 · Angle Head 90°105508mi 50 · Angle Head 90°105512ER 40 · Angle Head 90°105520mi 50 · Angle Head 90°105538ER 32 · Angle Head 90°105652ER 11 · Angle Head 90°, offset, slim105698ER 32 · Angle Head 90°, offset, slim105788ER 40 · Double Angle Head 90°105830ER 25 · Winkelschwenkeinheit 0-98°105859ER 32 · Winkelschwenkeinheit 0-98°135378mi 50 · ICE 70bar135482ER 32 · Angle Head 90°135650ER 25 · Angle Head 90°, offset, slim135691ER 25 · Double Angle Head 90°135724ER 32 · Double Angle Head 90°162772ER 25 · Angle Head 90°162773ER 25 · Angle Head 90°162783ER 40 · Angle Head 90°162787mi 63 · Angle Head 90°162809Angle Head 90° · EC 70bar162810Angle Head 90° · ICE 70bar
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
