qr_code_2No. 173544

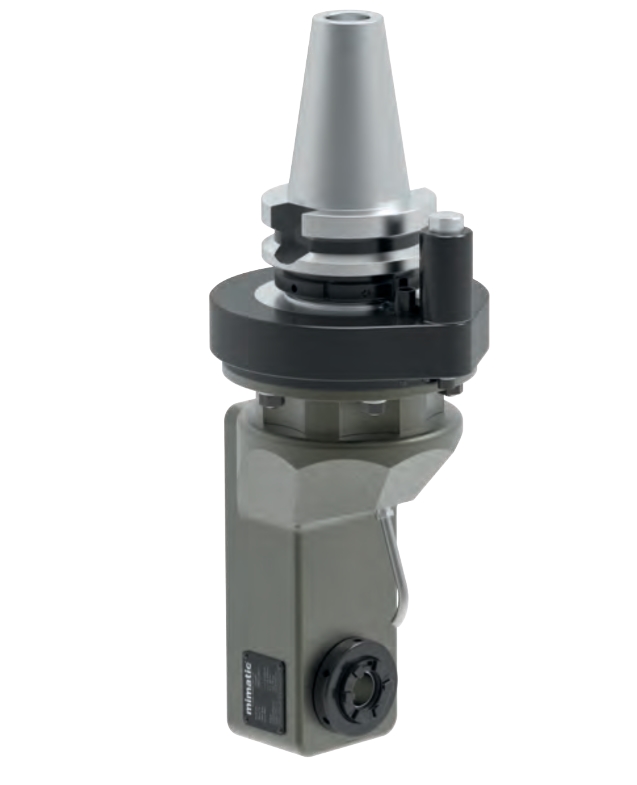

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, BT50, tork kolu ISO9524
Angle Head 90° Offset Slim Type, BT50, torque arm according ISO9524
qr_code_2Sipariş No: 173544verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- BT50
- Boyut
- ZWS7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 70
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 13,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105417ER 25 · Angle Head 90°, offset105460ER 32 · Angle Head 90°, offset105470ER 40 · Angle Head 90°, offset105494ER 25 · Angle Head 90°105508Angle Head 90° · EC 70bar105512ER 40 · Angle Head 90°105520Angle Head 90° · OK105538ER 32 · Angle Head 90°105652ER 11 · i = 1 : 1,67105698ER 32105788ER 40 · Double Angle Head 90°105830ER 25 · Winkelschwenkeinheit 0-98°105859ER 32 · Winkelschwenkeinheit 0-98°135378Angle Head 90°, offset135482ER 32 · Angle Head 90°135650ER 25 · EC 70bar135691ER 25 · Double Angle Head 90°135724ER 32 · Double Angle Head 90°162772ER 25 · Angle Head 90°162773ER 25 · Angle Head 90°162783ER 40 · Angle Head 90°162787mi 63 · Angle Head 90°162809mi 40 · Angle Head 90°162810mi 40 · Angle Head 90°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
