qr_code_2No. 135718

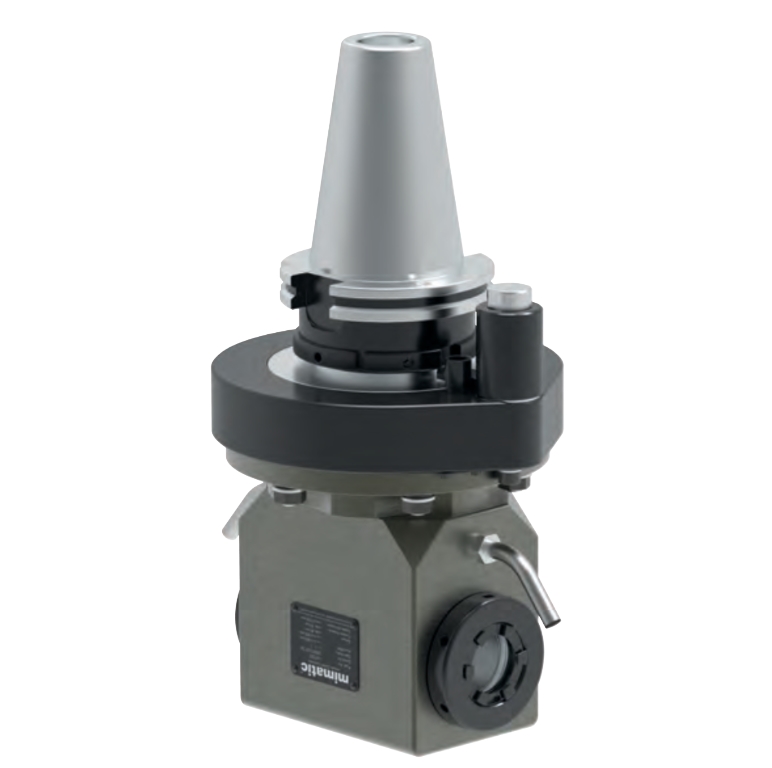

Ürün Fotoğrafı
Çift Açılı Kafa 90°, CAT50, tork kolu ISO9524
Double Angle Head 90°, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 135718verifiedMade in Germany
Seri Hakkında
Karşıt yönlerde delme ve frezeleme için iki çıkışlı 90° kafa. Operasyon sırası ve erişim parçaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- CAT50
- Boyut
- DW5
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- ICE= Interne- und Externe Kühlung
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 11,5
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 180
- L1 [mm]
- 70
- L2 [mm]
- 34
