qr_code_2No. 135839
Ürün Fotoğrafı

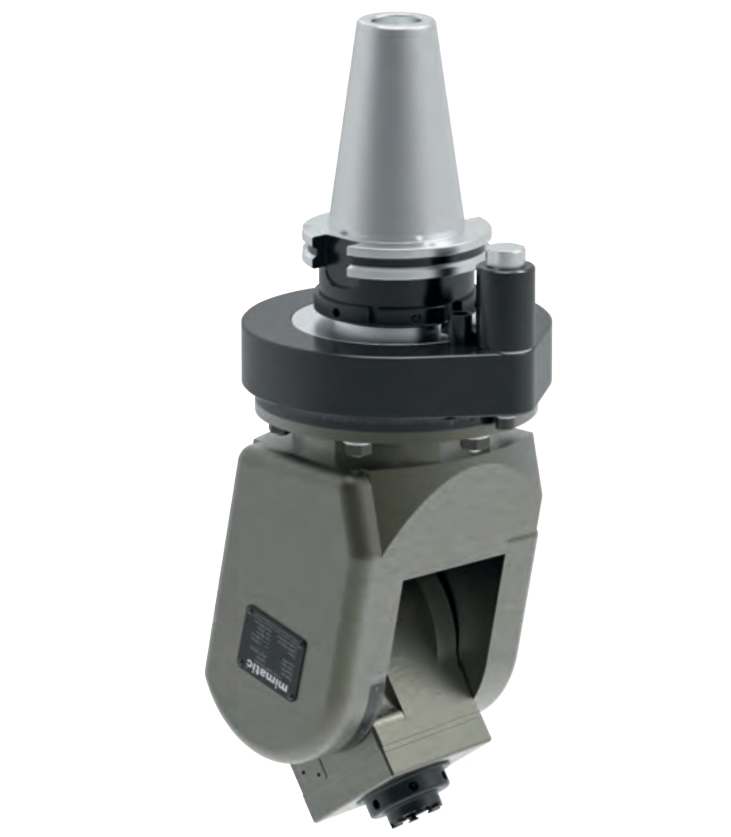

Açılı Kafa Adjustable 0-98°, CAT50, tork kolu ISO9524
Angle Head Adjustable 0-98°, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 135839verifiedMade in Germany
Seri Hakkında
0°–98° arasında ayarlanabilir kafa. İstenen açı, takım erişimi ve tezgah uyumu uygulamaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- CAT50
- Boyut
- WS5
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 7.000 / 7.000
- Maks. Moment [Nm]
- 30
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 14
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 195
- L1 [mm]
- 89
- L2 [mm]
- 79
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105448ER 40 · Açılı Kafa 90°, ofset105480mi 50 · Açılı Kafa 90°, ofset105525mi 50 · Açılı Kafa 90°105553ER 40 · Açılı Kafa 90°105789ER 40 · Çift Açılı Kafa 90°135371Açılı Kafa 90°, ofset · Var135374ER 32 · Açılı Kafa 90°, ofset135379ER 32 · Açılı Kafa 90°, ofset135420Açılı Kafa 90° · Var135471ER 32 · Açılı Kafa 90°135472mi 50 · Açılı Kafa 90°135591ER 11 · Açılı Kafa 90°, ofset, ince135620Açılı Kafa 90°, ofset, ince · EC 70bar135638mi 50 · Açılı Kafa 90°, ofset, ince135653ER 32 · Açılı Kafa 90°, ofset, ince135718Çift Açılı Kafa 90° · EC 70bar135723Çift Açılı Kafa 90° · Var135725ER 32 · Çift Açılı Kafa 90°162770Açılı Kafa 90° · EC 70bar162771Açılı Kafa 90° · 8.000 / 8.000162779ER 32 · Açılı Kafa 90°162781ER 40 · Açılı Kafa 90°162782ER 40 · Açılı Kafa 90°162785mi 63 · Açılı Kafa 90°
