qr_code_2No. 162781

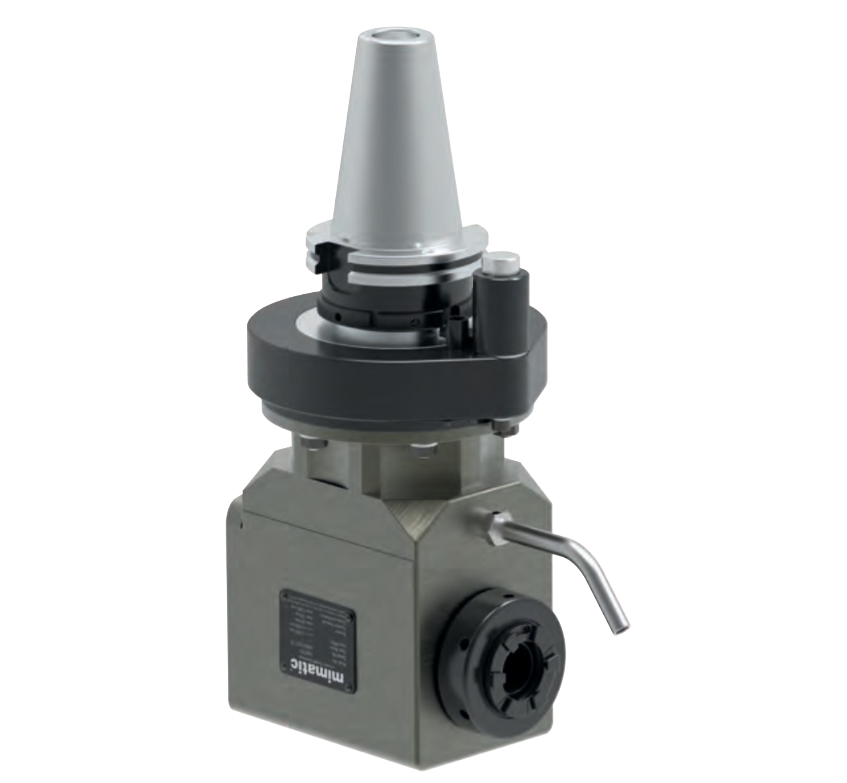

Ürün Fotoğrafı
Açılı Kafa 90°, CAT50, tork kolu ISO9524
Angle Head 90°, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 162781verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- ER 40
- Tezgah Bağlantısı
- CAT50
- Boyut
- SW9
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 5.000 / 5.000
- Maks. Moment [Nm]
- 150
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 18
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112867
- Anahtar — Mil
- 107566
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 215
- L1 [mm]
- 109
- L2 [mm]
- 52
