qr_code_2No. 135723

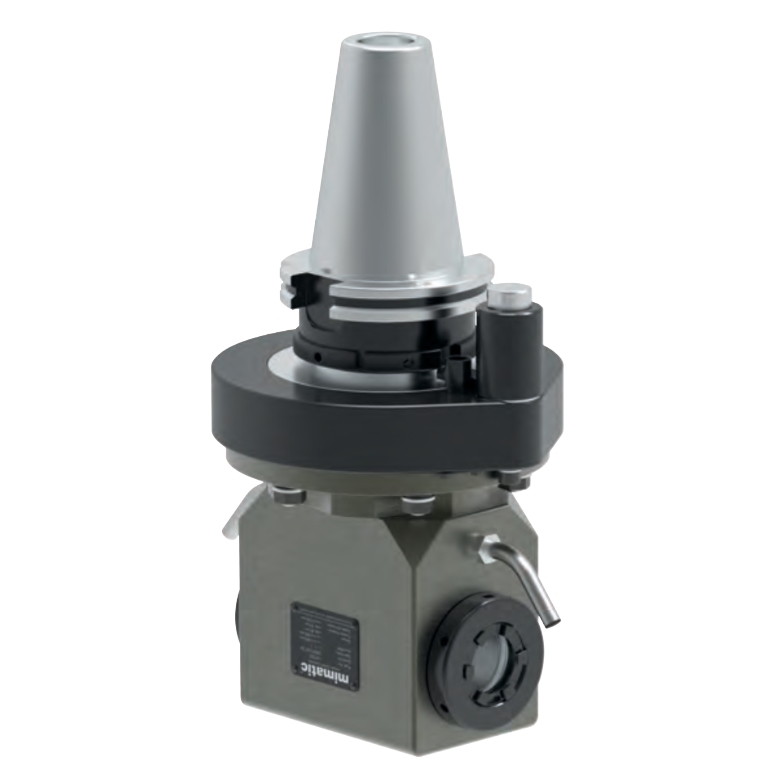

Ürün Fotoğrafı
Çift Açılı Kafa 90°, CAT50, tork kolu ISO9524
Double Angle Head 90°, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 135723verifiedMade in Germany
Seri Hakkında
İki çıkışlı 90° açılı kafa, simetrik tasarımla iki taraflı eşzamanlı işleme.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- CAT50
- Boyut
- DW5
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 11,5
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 180
- L1 [mm]
- 70
- L2 [mm]
- 34
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105448ER 40 · Angle Head 90°, offset105480mi 50 · Angle Head 90°, offset105525mi 50 · Angle Head 90°105553ER 40 · Angle Head 90°105789ER 40 · 4.000 / 4.000135371Angle Head 90°, offset135374ER 32 · Angle Head 90°, offset135379ER 32 · Angle Head 90°, offset135420Angle Head 90°135471ER 32 · Angle Head 90°135472mi 50 · Angle Head 90°135591ER 11 · Angle Head 90°, offset, slim135620Angle Head 90°, offset, slim · EC 70bar135638mi 50 · Angle Head 90°, offset, slim135653ER 32 · Angle Head 90°, offset, slim135718EC 70bar135725ER 32 · 6.500 / 6.500135839Winkelschwenkeinheit 0-98° · ICE 70bar162770Angle Head 90° · EC 70bar162771Angle Head 90° · ICE 70bar162779ER 32 · Angle Head 90°162781ER 40 · Angle Head 90°162782ER 40 · Angle Head 90°162785mi 63 · Angle Head 90°
