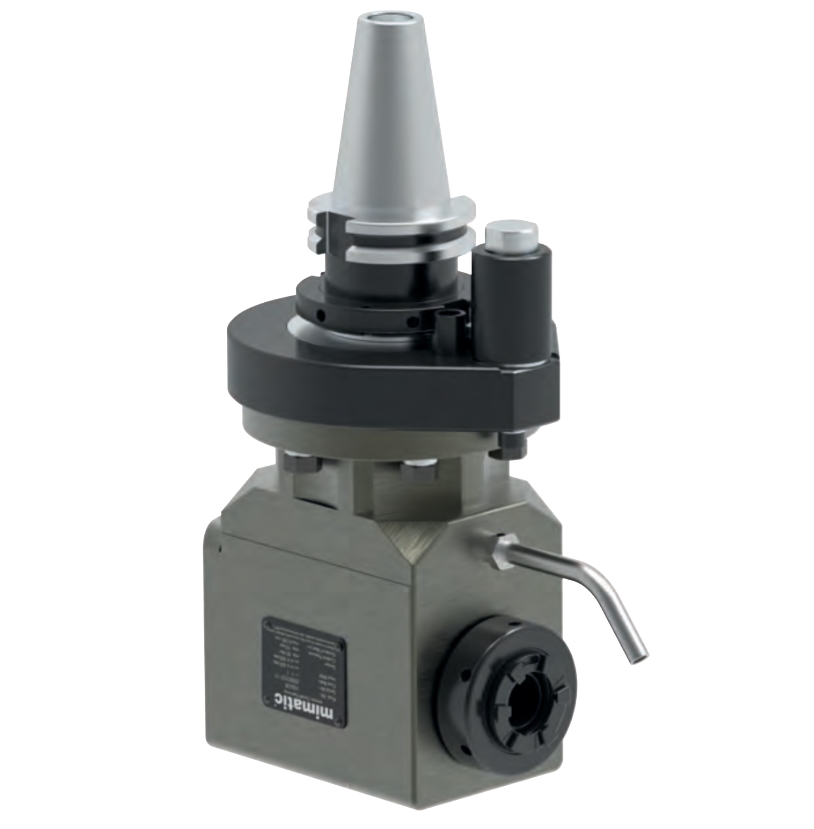

Ürün Fotoğrafı
Açılı Kafa 90°, SK40, tork kolu ISO9524
Angle Head 90°, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 162790verifiedMade in Germany
Seri Hakkında
Yan yüzeyde 90° delme ve frezeleme için standart gövde. Devir ve tork sınırları modele göre kontrol edilir.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- SK40
- Boyut
- SW7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 6.500 / 6.500
- Maks. Moment [Nm]
- 70
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 180
- L1 [mm]
- 80
- L2 [mm]
- 39
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429Açılı Kafa 90°, ofset · Var105439mi 40 · Açılı Kafa 90°, ofset105440ER 32 · Açılı Kafa 90°, ofset105478ER 32 · Açılı Kafa 90°, ofset105485ER 16 · Var105490mi 40 · Var105493ER 25 · Var105507ER 25 · ICE 70bar105513mi 40 · ICE 70bar105516ER 32105539ER 32 · ICE 70bar105631ER 11 · Açılı Kafa 90°, ofset, ince105665ER 20 · Açılı Kafa 90°, ofset, ince105679ER 16105695ER 16 · ICE 70bar105775mi 40 · Çift Açılı Kafa 90°105823ER 20 · Açısal Pivot Ünitesi 0-98°105825ER 20 · Açısal Pivot Ünitesi 0-98°105826ER 25 · Açısal Pivot Ünitesi 0-98°105832mi 32 · Açısal Pivot Ünitesi 0-98°105833ER 25 · Açısal Pivot Ünitesi 0-98°135389ER 25 · Açılı Kafa 90°, ofset135453Var135486ER 32 · Var
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
