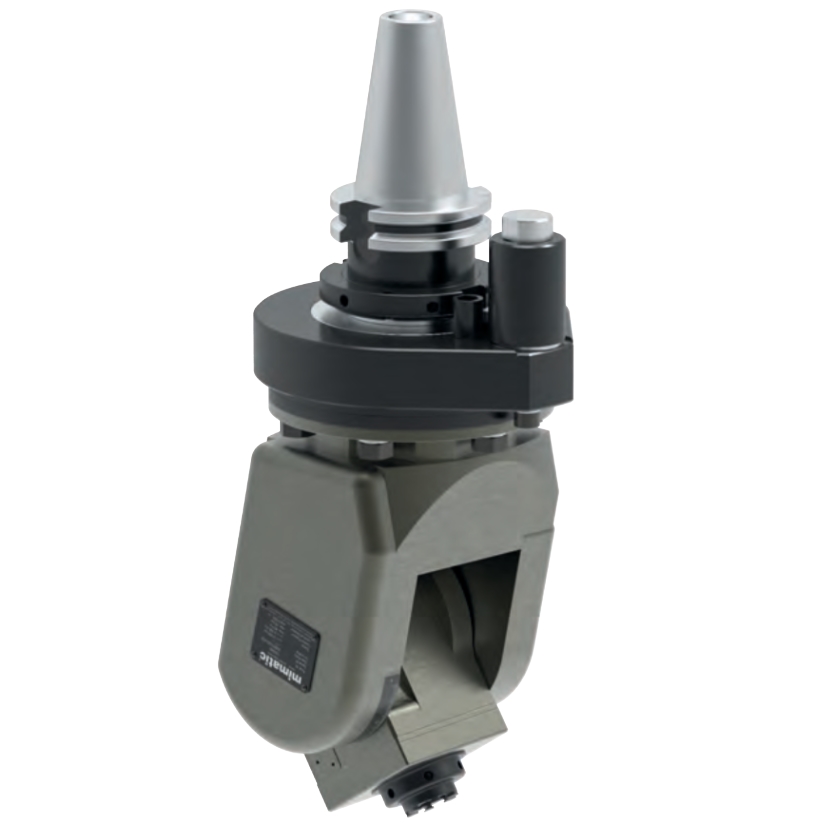

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, SK40, tork kolu ISO9524
Angle Head Adjustable 0-98°, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 162953verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- SK40
- Boyut
- WS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 2,25
- Maks. Devir n1/n2 [dev/dk]
- 6.000 / 13.500
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 10
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 195
- L1 [mm]
- 90
- L2 [mm]
- 97
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429mi 50 · Angle Head 90°, offset105439Angle Head 90°, offset · i = 1 : 1105440ER 32 · Angle Head 90°, offset105478ER 32 · Angle Head 90°, offset105485ER 16 · Angle Head 90°105490Angle Head 90° · i = 1 : 1105493ER 25 · Angle Head 90°105507ER 25 · Angle Head 90°105513Angle Head 90° · i = 1 : 1105516ER 32 · Angle Head 90°105539ER 32 · Angle Head 90°105631ER 11 · Angle Head 90°, offset, slim105665ER 20 · Angle Head 90°, offset, slim105679ER 16 · Angle Head 90°105695ER 16 · Angle Head 90°105775Double Angle Head 90° · i = 1 : 1105823ER 20 · ICE 70bar105825ER 20 · i = 1 : 1105826ER 25 · ICE 70bar105832mi 32 · i = 1 : 1105833ER 25 · i = 1 : 1135389ER 25 · Angle Head 90°, offset135453mi 50 · Angle Head 90°135486ER 32 · Angle Head 90°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
