qr_code_2No. 162894
Ürün Fotoğrafı

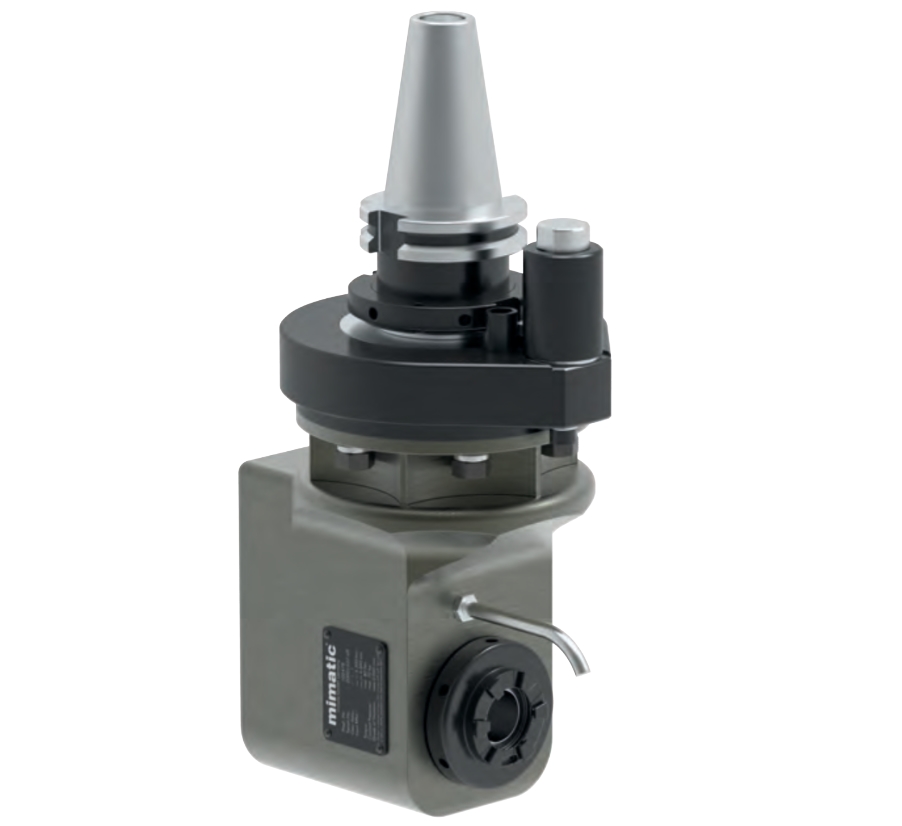

Açılı Kafa 90° Ofset Tip SK40, tork kolu ISO9524
Angle Head 90° Offset Type SK40, torque arm according ISO9524
qr_code_2Sipariş No: 162894verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- SK40
- Boyut
- ZW7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 6.000 / 6.000
- Maks. Moment [Nm]
- 70
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 198
- L1 [mm]
- 100
- L2 [mm]
- 38
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429OK105439mi 40 · OK105440ER 32 · OK105478ER 32 · ICE 70bar105485ER 16 · Angle Head 90°105490mi 40 · Angle Head 90°105493ER 25 · Angle Head 90°105507ER 25 · Angle Head 90°105513mi 40 · Angle Head 90°105516ER 32 · Angle Head 90°105539ER 32 · Angle Head 90°105631ER 11 · Angle Head 90°, offset, slim105665ER 20 · Angle Head 90°, offset, slim105679ER 16 · Angle Head 90°105695ER 16 · Angle Head 90°105775mi 40 · Double Angle Head 90°105823ER 20 · Winkelschwenkeinheit 0-98°105825ER 20 · Winkelschwenkeinheit 0-98°105826ER 25 · Winkelschwenkeinheit 0-98°105832mi 32 · Winkelschwenkeinheit 0-98°105833ER 25 · Winkelschwenkeinheit 0-98°135389ER 25 · OK135453Angle Head 90° · OK135486ER 32 · Angle Head 90°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
