qr_code_2No. 173535

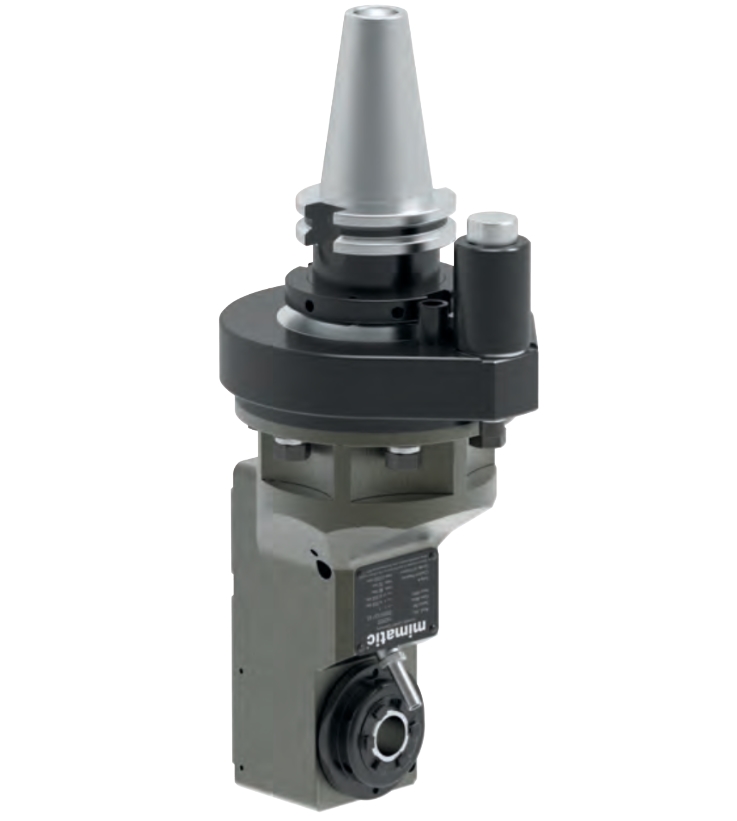

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, SK40, tork kolu ISO9524
Angle Head 90° Offset Slim Type, SK40, torque arm according ISO9524
qr_code_2Sipariş No: 173535verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- mi 32
- Tezgah Bağlantısı
- SK40
- Boyut
- ZWS3
- mi Boyutu
- mi 32
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 10.000 / 10.000
- Maks. Moment [Nm]
- 15
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 225
- L1 [mm]
- 80
- L2 [mm]
- 24
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105429mi 50 · Angle Head 90°, offset105439mi 40 · Angle Head 90°, offset105440ER 32 · Angle Head 90°, offset105478ER 32 · Angle Head 90°, offset105485ER 16 · Angle Head 90°105490mi 40 · Angle Head 90°105493ER 25 · Angle Head 90°105507ER 25 · Angle Head 90°105513mi 40 · Angle Head 90°105516ER 32 · Angle Head 90°105539ER 32 · Angle Head 90°105631ER 11 · i = 1 : 1,67105665ER 20105679ER 16 · Angle Head 90°105695ER 16 · Angle Head 90°105775mi 40 · Double Angle Head 90°105823ER 20 · Winkelschwenkeinheit 0-98°105825ER 20 · Winkelschwenkeinheit 0-98°105826ER 25 · Winkelschwenkeinheit 0-98°105832Winkelschwenkeinheit 0-98° · ICE 70bar105833ER 25 · Winkelschwenkeinheit 0-98°135389ER 25 · Angle Head 90°, offset135453mi 50 · Angle Head 90°135486ER 32 · Angle Head 90°
HIZLI DEĞİŞİM · MI 32 ARAYÜZÜ · 26 BAŞLIK
Bu üniteye uyan mi 32 başlıkları
Bu ürünün takım arayüzü mi 32 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
