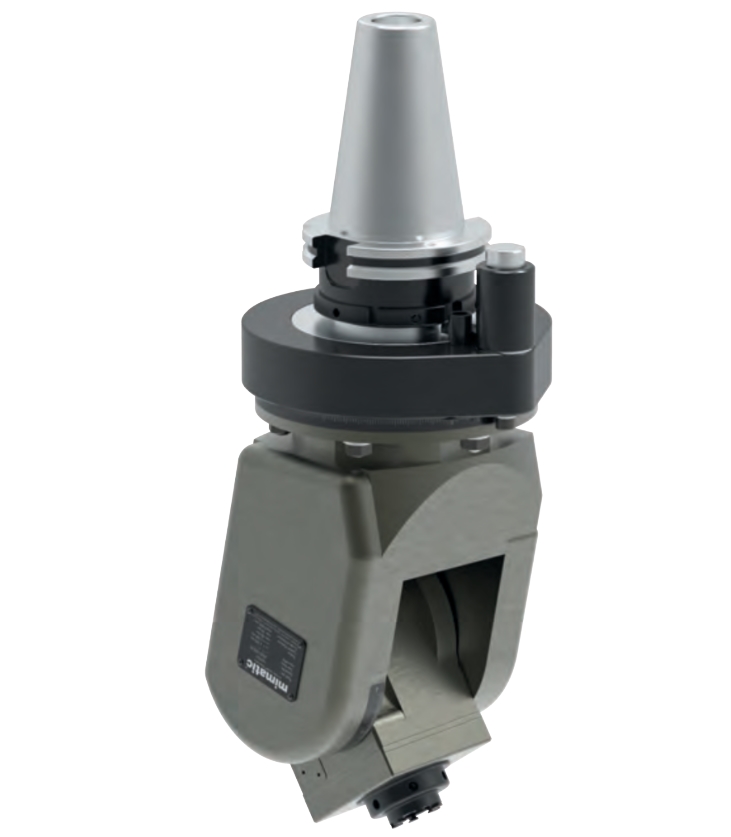

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, SK50, tork kolu ISO9524
Angle Head Adjustable 0-98°, SK50, torque arm according ISO9524
qr_code_2Sipariş No: 167021verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- SK50
- Boyut
- WS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 7.000 / 7.000
- Maks. Moment [Nm]
- 30
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 14
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 195
- L1 [mm]
- 89
- L2 [mm]
- 97
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105416ER 25 · Angle Head 90°, offset105430ER 32 · Angle Head 90°, offset105468mi 63 · Angle Head 90°, offset105475mi 50 · Angle Head 90°, offset105479ER 32 · Angle Head 90°, offset105482ER 40 · Angle Head 90°, offset105500Angle Head 90°105519mi 50 · Angle Head 90°105522mi 50 · Angle Head 90°105551ER 40 · Angle Head 90°105650ER 11 · Angle Head 90°, offset, slim105682ER 25 · Angle Head 90°, offset, slim105684ER 32 · Angle Head 90°, offset, slim105776Double Angle Head 90° · EC 70bar105784ER 40 · Double Angle Head 90°105864ER 32 · 6.000 / 6.000135446ER 25 · Angle Head 90°135447ER 25 · Angle Head 90°135458ER 25 · Angle Head 90°135476ER 32 · Angle Head 90°135643ER 32 · Angle Head 90°, offset, slim135678ER 25 · Double Angle Head 90°135734ER 32 · Double Angle Head 90°135816ER 25
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
