qr_code_2No. 162886

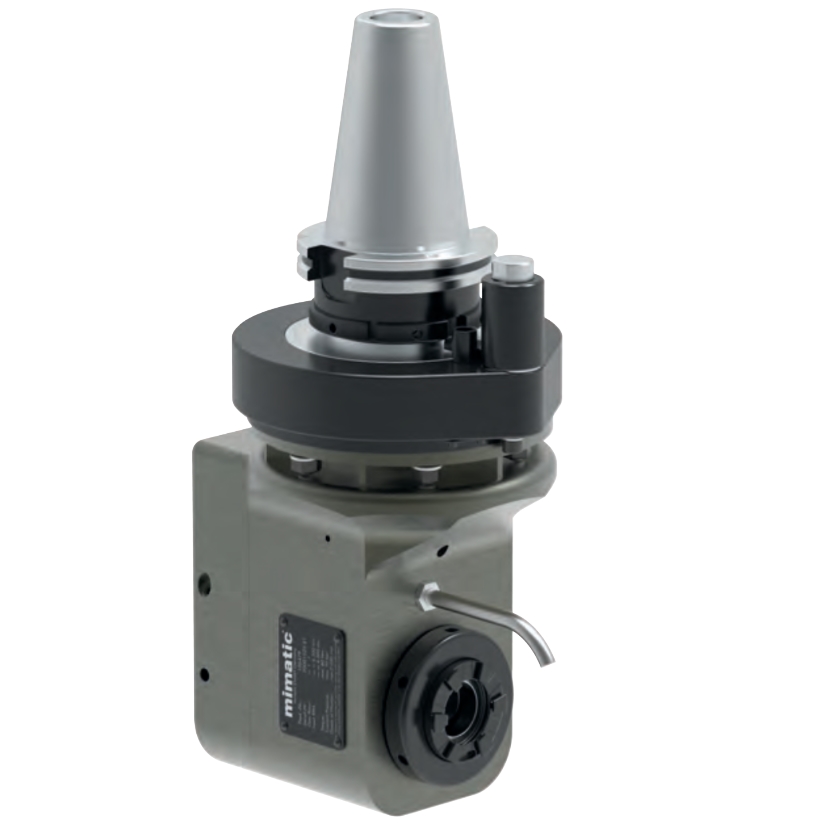

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Tip SK50, tork kolu ISO9524
Angle Head 90° Offset Type SK50, torque arm according ISO9524
qr_code_2Sipariş No: 162886verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- SK50
- Boyut
- ZW5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 11,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 185
- L1 [mm]
- 79
- L2 [mm]
- 28
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105416ER 25 · OK105430ER 32 · OK105468mi 63 · OK105475mi 50 · ICE 70bar105479ER 32 · ICE 70bar105482ER 40 · OK105500Angle Head 90° · ICE 70bar105519mi 50 · Angle Head 90°105522mi 50 · Angle Head 90°105551ER 40 · Angle Head 90°105650ER 11 · Angle Head 90°, offset, slim105682ER 25 · Angle Head 90°, offset, slim105684ER 32 · Angle Head 90°, offset, slim105776Double Angle Head 90°105784ER 40 · Double Angle Head 90°105864ER 32 · Winkelschwenkeinheit 0-98°135446ER 25 · Angle Head 90°135447ER 25 · Angle Head 90°135458ER 25 · Angle Head 90°135476ER 32 · Angle Head 90°135643ER 32 · Angle Head 90°, offset, slim135678ER 25 · Double Angle Head 90°135734ER 32 · Double Angle Head 90°135816ER 25 · Winkelschwenkeinheit 0-98°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
