Sekwang Selux · Takım Tutucular
ER Pens TutucuER11–ER40 (ER Collet Chuck)
Selux ER pens tutucu sistemleri; ER11, ER16, ER20, ER25, ER32 ve ER40 pens ölçülerini BT, GBT, HSK, SK, ST, NT ve MT bağlantılarla buluşturur. Tutucu gövdesi, pens (collet) ve pens seti ayrımını bilerek takım çapınıza ve tezgâh arayüzünüze göre doğru ER tutucuyu seçin.
Yalnız pens veya set mi arıyorsunuz? Pens ve set seçimine geçin.
Selux ana kataloğu (PDF)
- Katalog ürünü
- 317
- Ürün grubu
- 34
- Bağlantı ailesi
- 8
Doğru ürün, doğru talep
Pens mi, pens seti mi, tutucu mu?
ER pens, takım sapını sıkan değiştirilebilir parçadır. Pens tutucu ise tezgâha bağlanan gövdedir. Selux pens ve pens seti taleplerini tutucu gövdesinden ayrı değerlendiriyoruz; set içeriği ve teslim bilgisi teklif aşamasında doğrulanır.
ER Pens Seti
ER boyunu ve gerekli çap aralığını belirtin; set kapsamını birlikte netleştirelim.
Set için bilgi alER Pens Tutucu
BT, HSK veya diğer tezgâh bağlantınızı seçerek gövde modellerine ilerleyin.
Tutucuları inceleSomun ve sıkma anahtarı arıyorsanız ER somun anahtarları bölümüne geçin. Bu aksesuarlar pens veya pens seti değildir.
Ürün seçimi
Bağlantı tipinizi seçin
Tezgâh bağlantınıza uygun grubu açın; ürün kodlarını, ölçü tablolarını ve katalog sayfalarını birlikte inceleyin.
ER boyu takım sap çapı değildir. Yalnız katalogda bu ER boyunu içeren bağlantılar gösterilir; model sayfasında seçiminiz korunur.
34 ürün grubu gösteriliyor.
BT Konik
SK Konik
GBT Konik (Dual Contact)
HSK Konik
HSK100A
10 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleHSK63A
7 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleHSK25E
5 ürünÜrün kodları.
Modelleri inceleHSK32E
5 ürünÜrün kodları.
Modelleri inceleHSK40E
5 ürünÜrün kodları.
Modelleri inceleHSK50A
5 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleHSK50E
5 ürünÜrün kodları.
Modelleri inceleSilindirik Sap (ST)
NT Konik
Mors Konik (MT)
MT4S
4 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT4T
4 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT5S
4 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT5T
4 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT2S
2 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT2T
2 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT3S
2 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT3T
2 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT1S
1 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleMT1T
1 ürünÜrün kodları, ölçü tabloları ve katalog PDF’i.
Modelleri inceleNC Konik
Veriler Sekwang Selux kataloğundan alınmıştır. Uygunluk, stok ve teslim bilgisi için TKT ile iletişime geçin.
Teknik bilgiler
Doğru tutucuyu birlikte seçelim
Teknik Çizim ve Ölçü Şeması
Genel ürün ailesi şemasıdır. Kesin ölçüleri seçtiğiniz bağlantının katalog tablosundan kontrol edin.
Seçim için gerekli bilgiler
Tezgâh marka/modelini, bağlantı tipini, takım ölçüsünü ve ihtiyacınız olan boyu paylaşın. Uygun ürün kodunu birlikte netleştirelim.
- Aile genelinde bağlama aralığı
- Ø0.5 – Ø26.0
- Bağlantı aileleri
- BT · SK · GBT · HSK · ST · NT · MT · NC
Bağlama aralığı ve çalışma koşulları ürüne göre değişebilir. Seçilen modelin katalog değerleri esas alınır.
ER pens tutucu seçim tablosu (ER11–ER32)
Değerler Sekwang Selux 2024 kataloğundan alınmıştır. ØC tutucunun burun/gövde dış çapı, H bağlantıya göre değişen sıkma boyu aralığıdır.
| ER Boyu | Gövde Çapı ØC | Sıkma Boyu H | Sıkma Somunu | Somun Anahtarı |
|---|---|---|---|---|
| ER11 | Ø19 mm | 19–34 mm | UM/ER11 (HEXA) | ER11-SP |
| ER16 | Ø28 mm | 23–43 mm | UM/ER16 (HEXA) | ER16-SP |
| ER20 | Ø35 mm | 25–48 mm | UM/ER20 (HEXA) | ER20-SP |
| ER25 | Ø42 mm | 34–54 mm | UX/ER25 | ER25-SP |
| ER32 | Ø50 mm | 40–60 mm | UX/ER32 | ER32-SP |
Boy başına sıkma çapı aralığı üretici ölçü tablosundan teyitle verilir; ER ailesi genel kapsamı Ø0,5 – Ø26,0 mm'dir. Selux programında ER40'a kadar tutucu ve aksesuar desteği vardır — takım sap çapınızı bildirin, doğru pens ve tutucuyu teyit edelim.
Uygulama ve seçim

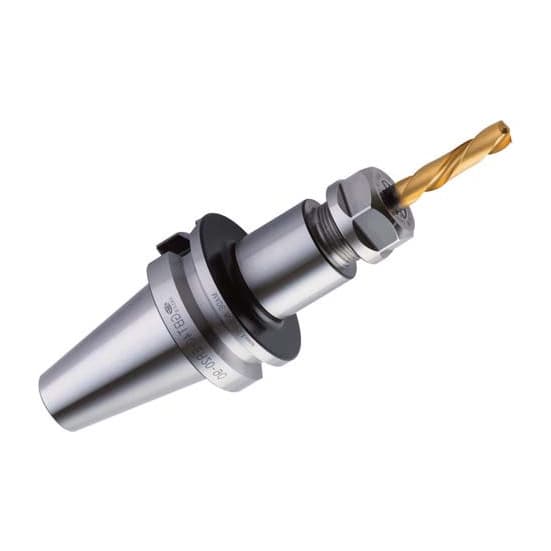

ER Pens Tutucu Hakkında
Selux ER Pens Tutucu (ER Collet Chuck), dünya standardı ER pens sistemini kullanan çok yönlü ve ekonomik mandren serisidir. ER11, ER16, ER20, ER25 ve ER32 seçenekleri geniş bir arayüz yelpazesinde, ER40 ise BT40/BT50, SK40/SK50, HSK63A/HSK100A, NT40/NT50 ve MT5 bağlantılarda sunulur; matkap, parmak freze ve kılavuz gibi takımları Ø0,5–26 mm sap aralığında bağlar. Sistem üç parçadan oluşur: tezgâh arayüzünü taşıyan tutucu gövdesi, takım sapını kavrayan yaylı pens (collet) ve pensi sıkan somun. Pensler tek tek ya da çap kademelerini kapsayan set hâlinde temin edilir. GBT, BT, HSK, SK, ST, NT ve MT arayüzleriyle hemen her tezgâha uyum sağlar.
- ER11 · ER16 · ER20
- ER25 · ER32 · ER40
- BT · HSK · SK · NT
- Tutucu · pens · pens seti
Kullanım alanları
- Drill, parmak freze ve kılavuz bağlama
- Geniş çap aralığında esnek takım kullanımı
- Genel amaçlı CNC ve torna uygulamaları
- Ekonomik takım tutma çözümü
Avantajları
- Dünya standardı ER pens uyumu
- Çok yönlü ve ekonomik
- Geniş arayüz yelpazesi (GBT/BT/HSK/SK/ST/MT)
- İç soğutma için su geçirmez pens/nut seçeneği
Sık sorulanlar
Merak ettikleriniz
ER pens nedir?
Dünya çapında en yaygın pens standardıdır (ER11, ER16, ER32 vb.); geniş çap aralığında takım bağlamaya imkân verir.
ER pens tutucu, ER pens (collet) ve pens seti aynı şey mi?
Hayır, üç ayrı parçadır. ER pens tutucu, tezgâh arayüzünü (BT, SK, HSK, NT, MT) taşıyan ve ucunda ER somununu barındıran gövdedir; örneğin BT40-ER32-60 kodu BT40 bağlantılı, ER32 boyunda, 60 mm katalog boylu bir tutucudur. ER pens (collet), tutucunun içine oturup takım sapını kavrayan yaylı parçadır; her ER boyunun kendi pens ailesi vardır ve pensler sap çapına göre kademeli üretilir. Pens seti, bir ER boyunun çap kademelerini toplu içeren takımdır. Somun (ER11–ER20'de UM/HEXA, ER25 ve üzerinde UX) ve somun anahtarı (ER11-SP … ER40-SP) ayrıca kodlanır. Teklif isterken tutucu kodunu, kullanacağınız sap çaplarını ve adedi yazmanız yeterlidir; pensi ve seti biz eşleştiririz.
Hangi ER boyları ve bağlantılar mevcut? ER40 var mı?
Selux programında ER11, ER16, ER20, ER25 ve ER32 tutucular BT, GBT, HSK, SK, ST ve MT arayüzlerinde; ER40 tutucular ise BT40, BT50, SK40, SK50, HSK63A, HSK100A, NT40/NT50 (sahada ISO 40 / ISO 50 konik olarak da anılır) ve MT5 bağlantılarda mevcuttur. ER ailesi genel sıkma kapsamı Ø0,5–26 mm'dir; boy başına sıkma aralığını üretici ölçü tablosundan teyit ederek bildiririz.
ER pens tutucu ve ER pens fiyatları neye göre değişir?
Sabit bir liste fiyatı yayımlamıyoruz; fiyatı belirleyen değişkenler şunlardır: ER boyu (ER11'den ER40'a doğru büyür), tezgâh arayüzü (HSK ve büyük konikler BT/SK'ya göre farklı fiyatlanır), sıkma boyu ve uzun gövde ihtiyacı, somun tipi (standart ya da iç soğutma için su geçirmez), pens hassasiyet sınıfı ve set içeriği, adet ve teslim süresi. Teklif formuna tutucu kodunu veya arayüz + ER boyunu, sap çaplarını ve adedi yazın; güncel fiyat, stok ve teslim bilgisini talebinize göre doğrulayalım.
ER25 pens ölçüleri veya ER32 pens takımı için hangi bilgiyi göndermeliyim?
Kullanacağınız takım sap çaplarının listesi, tezgâh arayüzü (BT40, SK50, HSK63A gibi), iç soğutma kullanıp kullanmadığınız ve adet yeterlidir. Gövde çapı, sıkma boyu ve somun/anahtar eşleşmelerini bu sayfadaki seçim tablosunda ve ER pens ölçüleri rehberinde bulabilirsiniz; boy başına sıkma aralığını katalog tablosundan teyit ederek öneririz.
İç soğutma desteklenir mi?
Evet, merkezi soğutma için su geçirmez (waterproof) pens ve nut kullanılması önerilir.
