Hydro Zero Fit BT50
JIS-BT MAS 403 DIN ISO 7388-2
8 ürünØ 6–32 mmBoy 105–125 mm

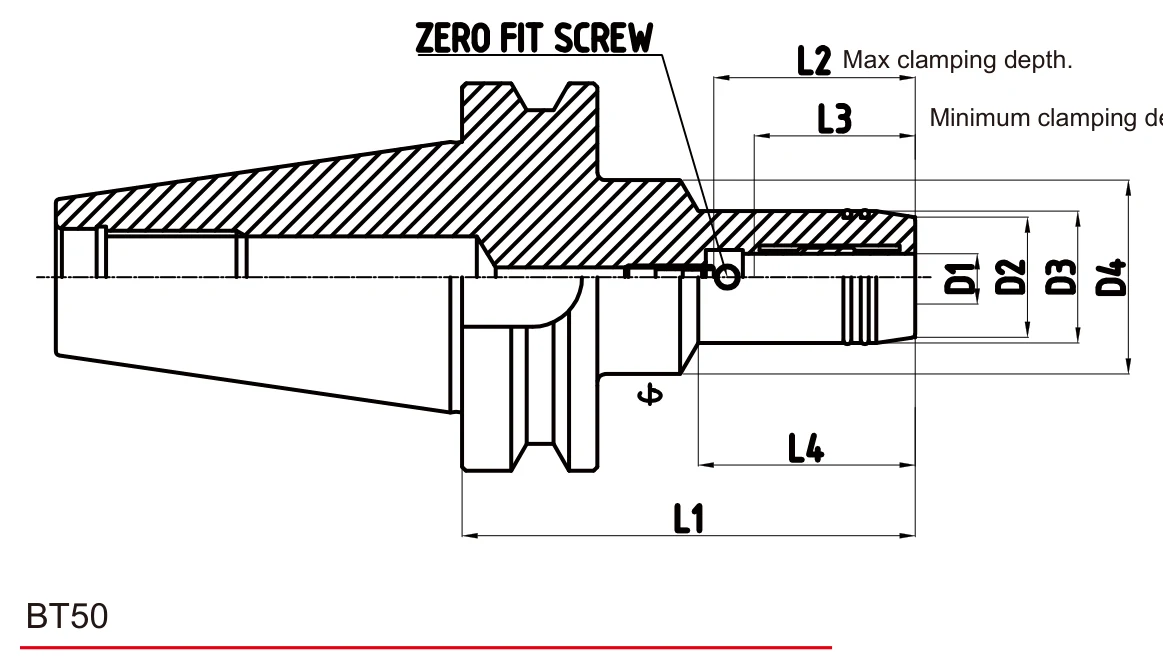

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Boyut Tablosu
8 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT50/GZF6/105 | 6 | 23 | 26 | 50 | 105 | 41 | 31 | 47 | TR-4.0 | M5x0.8(T-2.5) | 4.2 | expand_more |
| BT50/GZF8/105 | 8 | 25 | 28 | 50 | 105 | 41 | 31 | 47 | TR-4.0 | M6x1.0(T-3.0) | 4.2 | expand_more |
| BT50/GZF10/110 | 10 | 27 | 30 | 50 | 110 | 48 | 38 | 52 | TR-4.0 | M8x1.0(T-4.0) | 4.3 | expand_more |
| BT50/GZF12/115 | 12 | 29 | 32 | 50 | 115 | 53 | 43 | 57 | TR-4.0 | M10x1.0(T-5.0) | 4.3 | expand_more |
| BT50/GZF16/120 | 16 | 35 | 38 | 50 | 120 | 58 | 48 | 62 | TR-4.0 | M12x1.0(T-6.0) | 4.5 | expand_more |
| BT50/GZF20/120 | 20 | 39 | 42 | 50 | 120 | 58 | 48 | 62 | TR-5.0 | M16x1.0(T-6.0) | 4.6 | expand_more |
| BT50/GZF25/125 | 25 | 53 | 57 | 57 | 125 | 67 | 57 | — | TR-5.0 | M16x1.0(T-6.0) | 5.2 | expand_more |
| BT50/GZF32/125 | 32 | 58 | 62 | 62 | 125 | 71 | 61 | — | TR-5.0 | M16x1.0(T-6.0) | 5.4 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
