Hydro Zero Fit HSK-A100
HSK-A DIN 69893 ISO 12164
8 ürünØ 6–32 mmBoy 95–120 mm

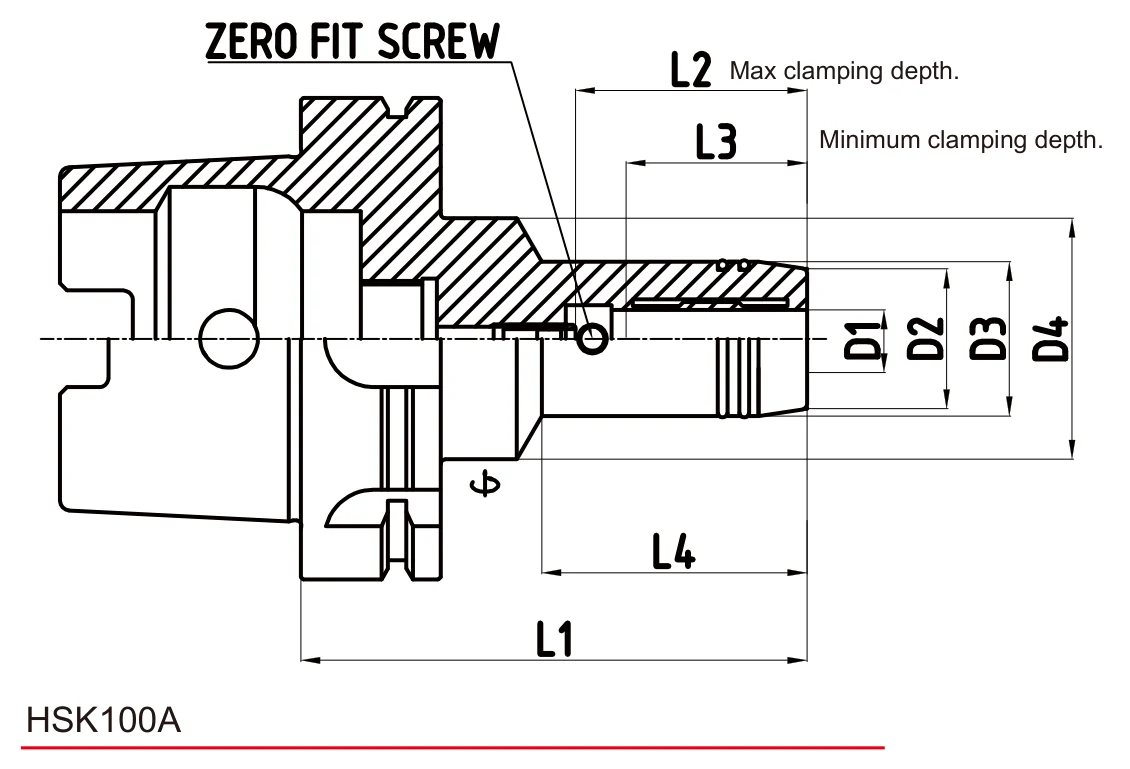

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Boyut Tablosu
8 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK-A100/GZF6/95 | 6 | 23 | 26 | 50 | 95 | 41 | 31 | 46 | TR-4.0 | M5x0.8(T-2.5) | 2.8 | expand_more |
| HSK-A100/GZF8/95 | 8 | 25 | 28 | 50 | 95 | 41 | 31 | 46 | TR-4.0 | M6x1.0(T-3.0) | 2.8 | expand_more |
| HSK-A100/GZF10/100 | 10 | 27 | 30 | 50 | 100 | 48 | 38 | 52 | TR-4.0 | M8x1.0(T-4.0) | 2.9 | expand_more |
| HSK-A100/GZF12/105 | 12 | 29 | 32 | 50 | 105 | 53 | 43 | 57 | TR-4.0 | M10x1.0(T-5.0) | 3 | expand_more |
| HSK-A100/GZF16/110 | 16 | 35 | 38 | 50 | 110 | 58 | 48 | 63 | TR-4.0 | M12x1.0(T-6.0) | 3.1 | expand_more |
| HSK-A100/GZF20/110 | 20 | 39 | 42 | 50 | 110 | 58 | 48 | 64 | TR-5.0 | M16x1.0(T-6.0) | 3.4 | expand_more |
| HSK-A100/GZF25/120 | 25 | 53 | 57 | 63 | 120 | 67 | 57 | 72 | TR-5.0 | M16x1.0(T-6.0) | 3.8 | expand_more |
| HSK-A100/GZF32/120 | 32 | 58 | 63 | 75 | 120 | 71 | 61 | 72 | TR-5.0 | M16x1.0(T-6.0) | 4.2 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
