Hydro Zero Fit SK40
SK DIN 69871 DIN ISO 7388-1
2 ürünØ 12–20 mmBoy 90–90 mm

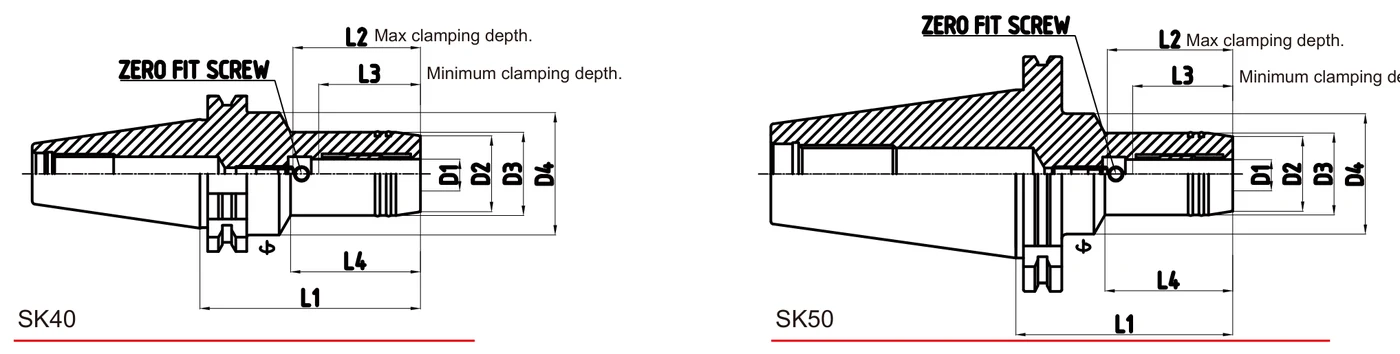

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Boyut Tablosu
2 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SK40/GZF12/90 | 12 | 29 | 32 | 50 | 90 | 53 | 43 | 53 | TR-4.0 | M10x1.0(T-5.0) | 1.4 | expand_more |
| SK40/GZF20/90 | 20 | 39 | 42 | 50 | 90 | 58 | 48 | 58 | TR-4.0 | M16x1.0(T-6.0) | 1.5 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
