qr_code_2No. 162849
Ürün Fotoğrafı

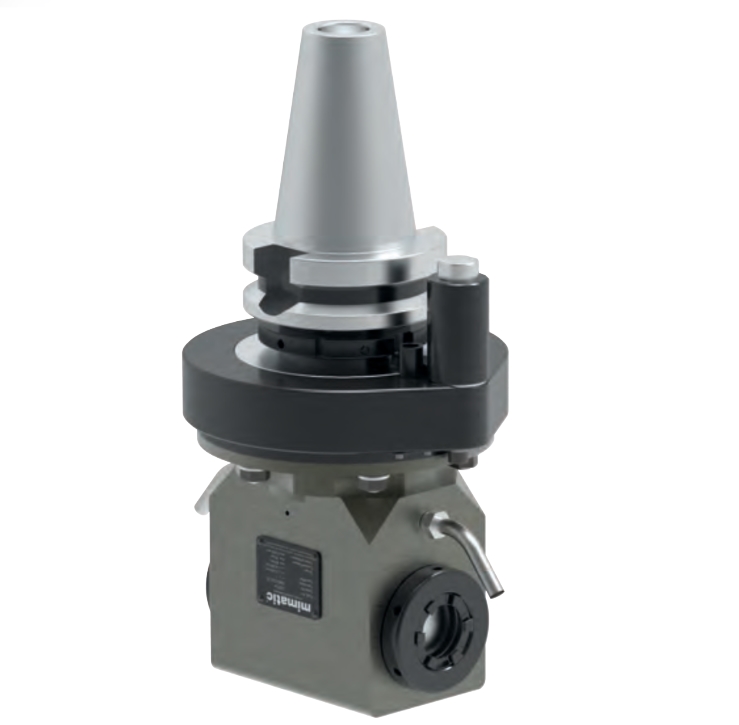

Çift Açılı Kafa 90°, BT50, tork kolu ISO9524
Double Angle Head 90°, BT50, torque arm according ISO9524
qr_code_2Sipariş No: 162849verifiedMade in Germany
Seri Hakkında
Karşıt yönlerde delme ve frezeleme için iki çıkışlı 90° kafa. Operasyon sırası ve erişim parçaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- BT50
- Boyut
- DW7
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 6.500 / 6.500
- Maks. Moment [Nm]
- 70
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 13,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 190
- L1 [mm]
- 70
- L2 [mm]
- 39
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105417ER 25 · Açılı Kafa 90°, ofset105460ER 32 · Açılı Kafa 90°, ofset105470ER 40 · Açılı Kafa 90°, ofset105494ER 25 · Açılı Kafa 90°105508mi 50 · Açılı Kafa 90°105512ER 40 · Açılı Kafa 90°105520mi 50 · Açılı Kafa 90°105538ER 32 · Açılı Kafa 90°105652ER 11 · Açılı Kafa 90°, ofset, ince105698ER 32 · Açılı Kafa 90°, ofset, ince105788ER 40 · Var105830ER 25 · Açısal Pivot Ünitesi 0-98°105859ER 32 · Açısal Pivot Ünitesi 0-98°135378mi 50 · Açılı Kafa 90°, ofset135482ER 32 · Açılı Kafa 90°135650ER 25 · Açılı Kafa 90°, ofset, ince135691ER 25 · Var135724ER 32 · Var162772ER 25 · Açılı Kafa 90°162773ER 25 · Açılı Kafa 90°162783ER 40 · Açılı Kafa 90°162787mi 63 · Açılı Kafa 90°162809Açılı Kafa 90° · 8.000 / 8.000162810Açılı Kafa 90° · ICE 70bar
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
