qr_code_2No. 162984

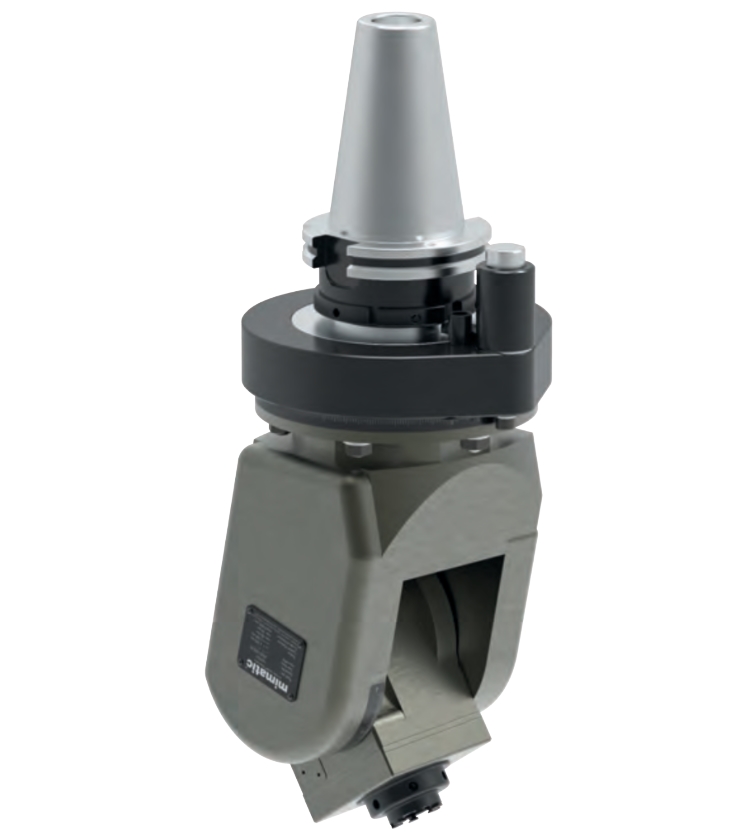

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, CAT50, tork kolu ISO9524
Angle Head Adjustable 0-98°, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 162984verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- ER 32
- Tezgah Bağlantısı
- CAT50
- Boyut
- WS7
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 70
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 16
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112900
- Anahtar — Mil
- 107642
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 215
- L1 [mm]
- 109
- L2 [mm]
- 92,5
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105448ER 40 · Angle Head 90°, offset105480mi 50 · Angle Head 90°, offset105525mi 50 · Angle Head 90°105553ER 40 · Angle Head 90°105789ER 40 · Double Angle Head 90°135371ER 25 · Angle Head 90°, offset135374Angle Head 90°, offset135379Angle Head 90°, offset · ICE 70bar135420ER 25 · Angle Head 90°135471Angle Head 90° · 6.500 / 6.500135472mi 50 · Angle Head 90°135591ER 11 · Angle Head 90°, offset, slim135620ER 25 · Angle Head 90°, offset, slim135638mi 50 · Angle Head 90°, offset, slim135653Angle Head 90°, offset, slim · EC 70bar135718ER 25 · Double Angle Head 90°135723ER 25 · Double Angle Head 90°135725Double Angle Head 90° · 6.500 / 6.500135839ER 25 · ICE 70bar162770ER 25 · Angle Head 90°162771ER 25 · Angle Head 90°162779Angle Head 90° · EC 70bar162781ER 40 · Angle Head 90°162782ER 40 · Angle Head 90°
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 162984 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
