HSK 63
MimaticAçılı Kafalar (Winkelköpfe)

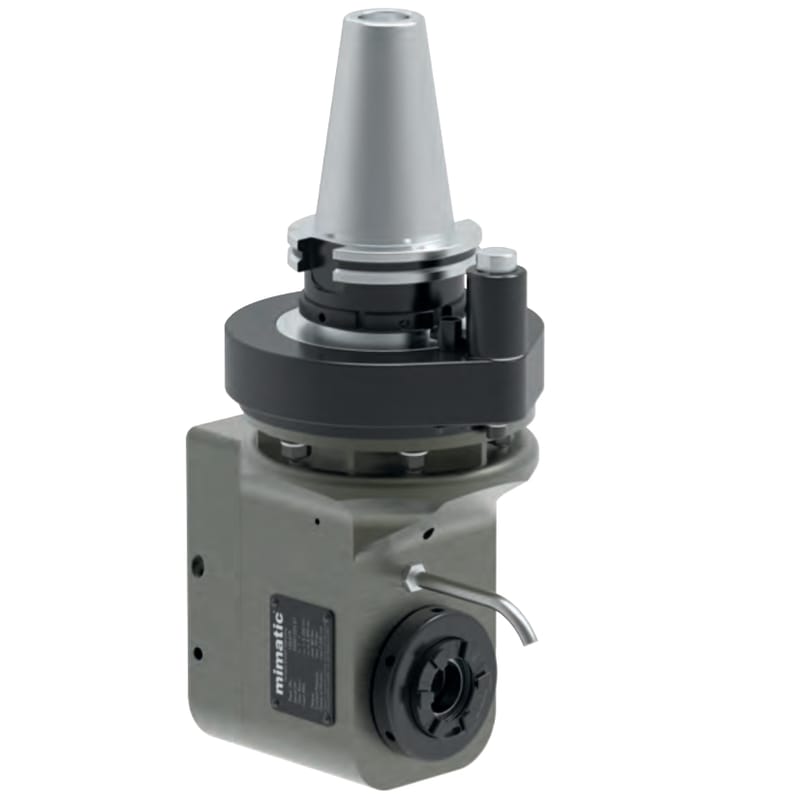

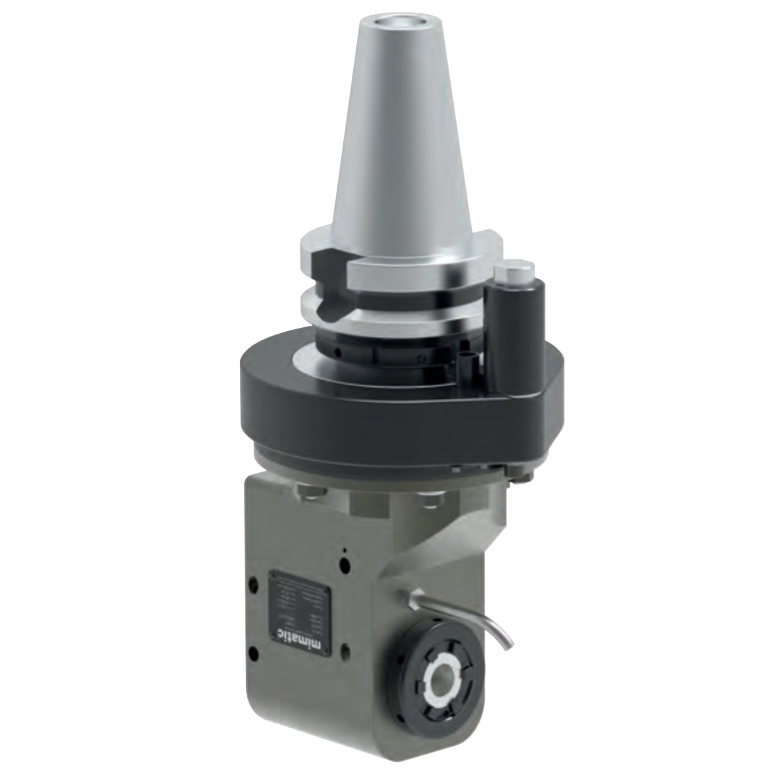

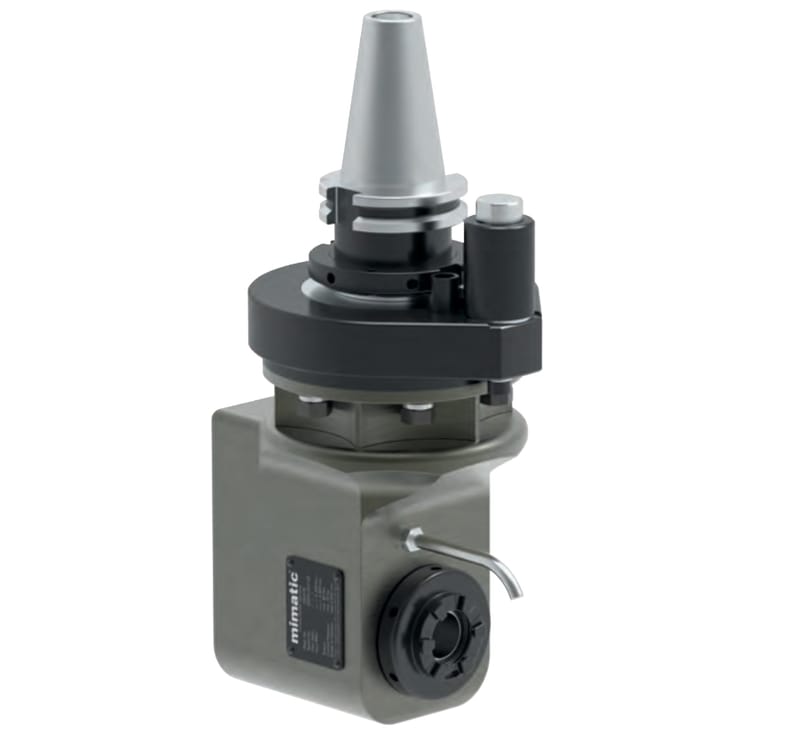

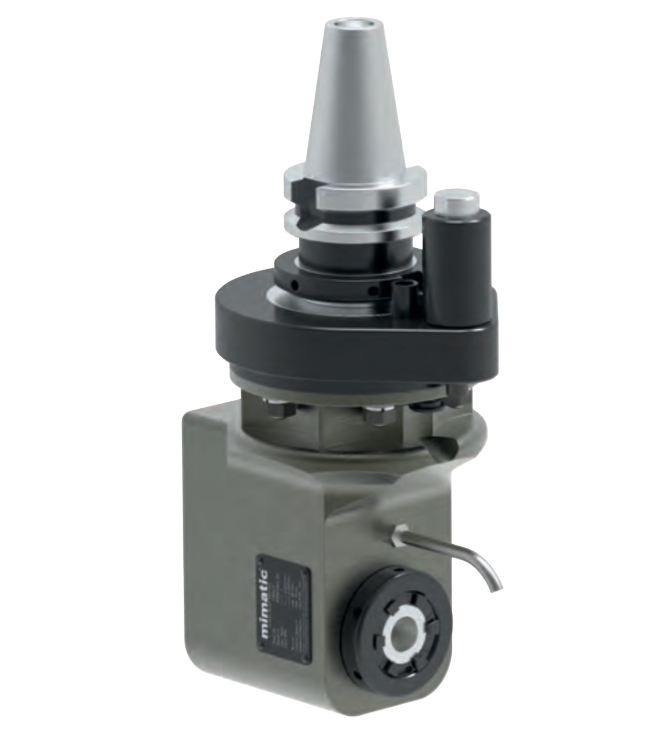

Geri-çekik 90° Açılı Kafa
Winkelkopf 90°, zurückversetzt
precision_manufacturingHSK 63 · HSK-A · ISO 12164 (DIN 69893-1)
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize. Tek parça döküm monoblock gövde, cyclo palloid spiral konik dişli ve P4 toleranslı eğik bilyalı rulmanlarla titreşimsiz, hassas, uzun ömürlü işleme garantisi.
Hızlı Bakış
precision_manufacturingTezgah ArayüzüHSK 63
verifiedStandartHSK-A · ISO 12164 (DIN 69893-1)
first_pageVaryant KoduZW
water_dropSoğutmaİç + Dış (IKZ) — 70 bar
speedDevir Aralığı8.000 – 20.000 RPM
architectureYapıMonoblock tek parça döküm
SİPARİŞ KONFİGÜRASYONLARI · 4 VARYANT
Katalog Sipariş Tablosu
Mimatic orijinal kataloğundan birebir aktarılmış sipariş numaraları, ölçüler ve performans değerleri. Teklif isterken aşağıdaki sipariş numarasını belirtmek yeterlidir.

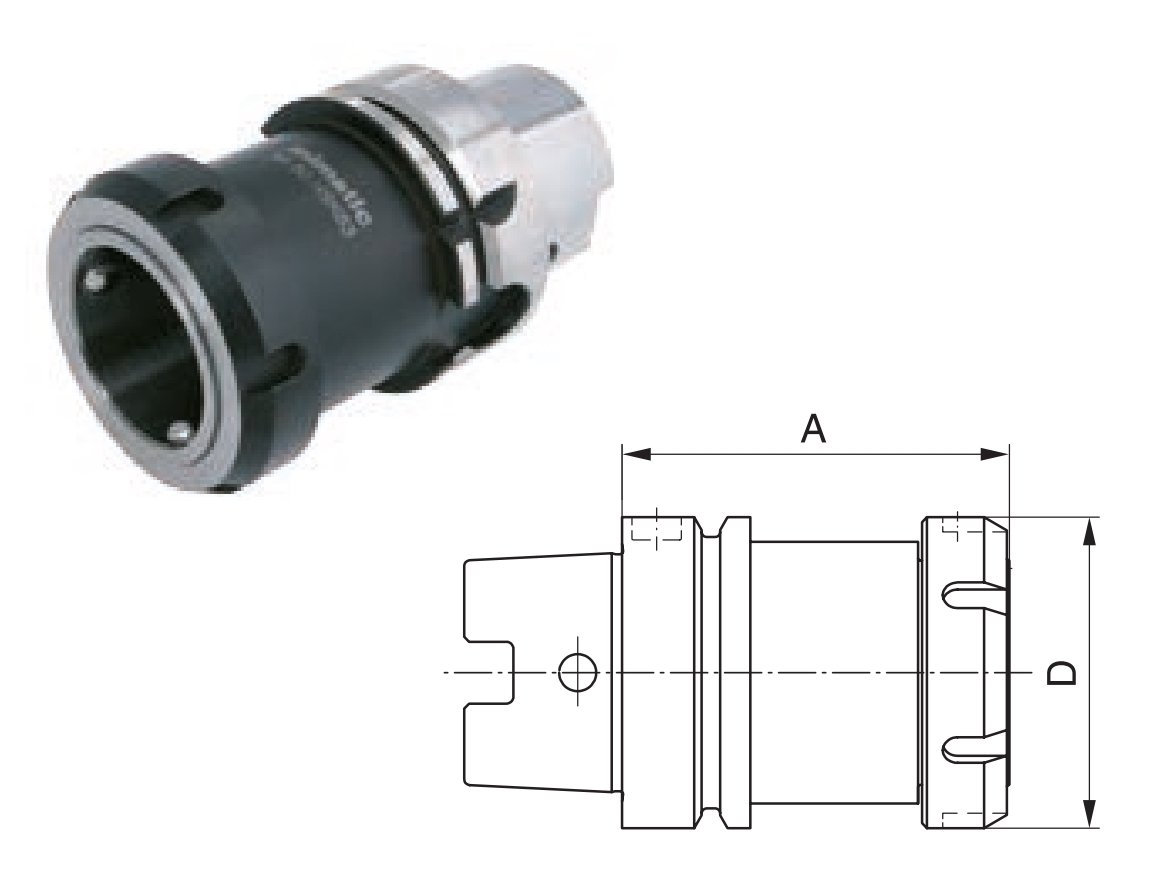

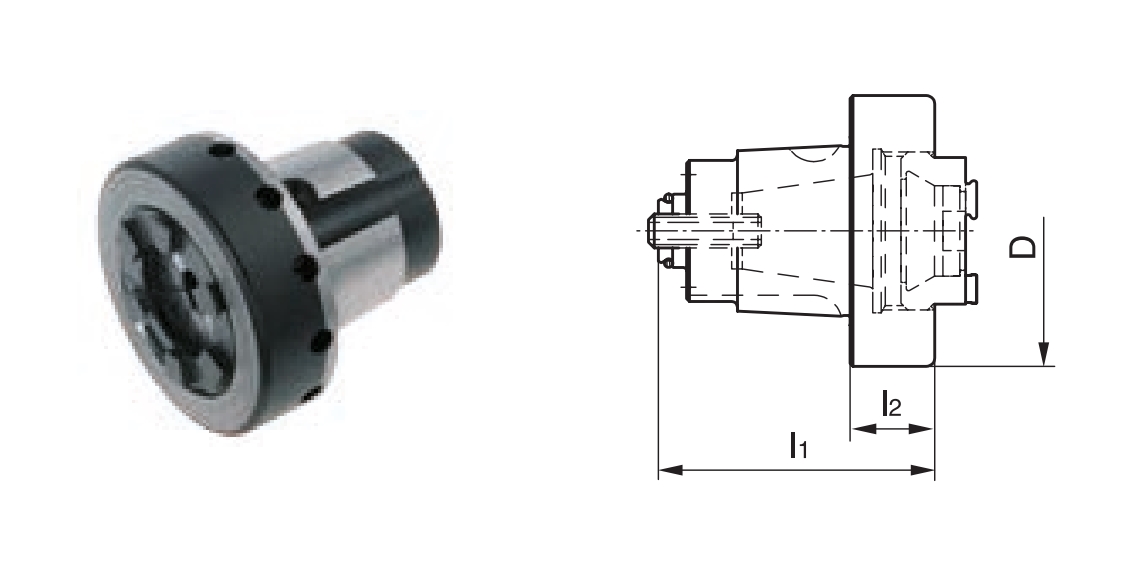

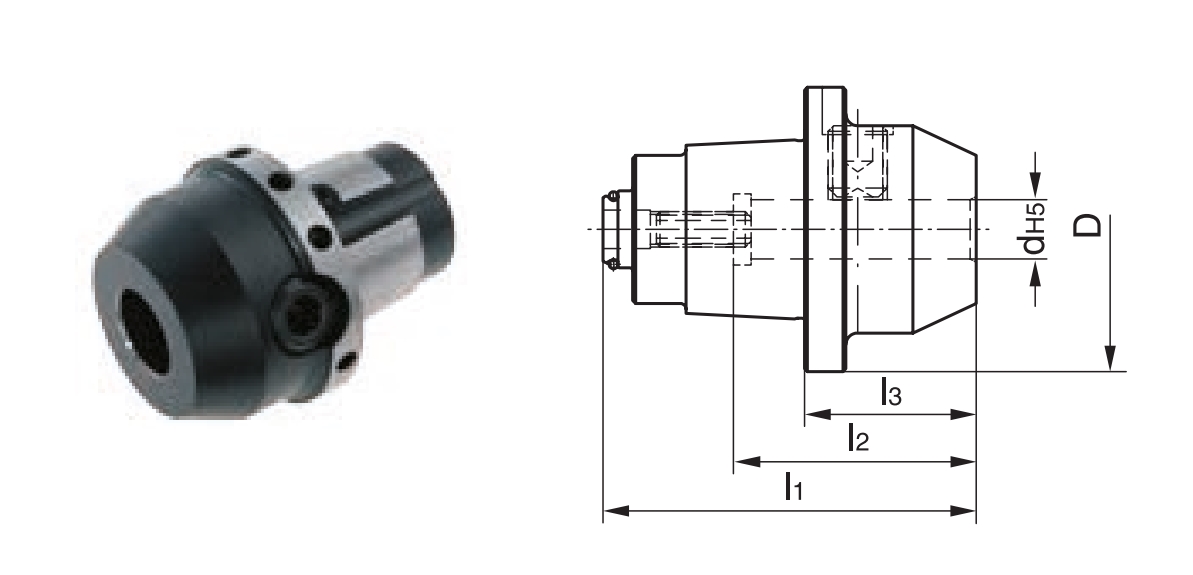

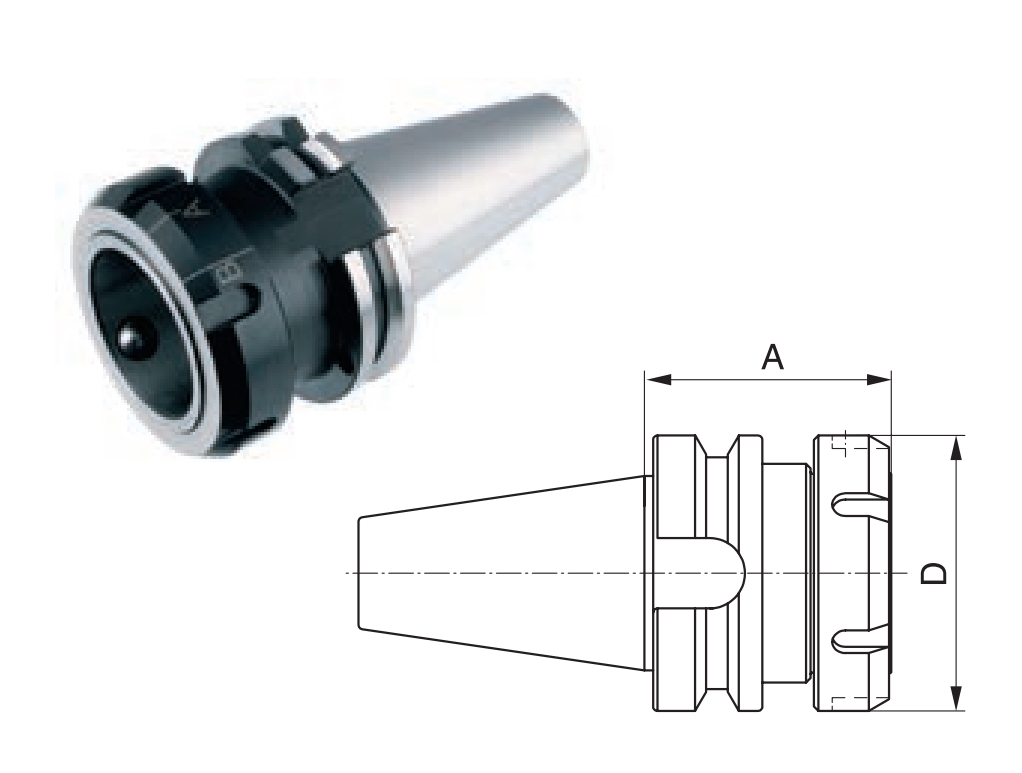

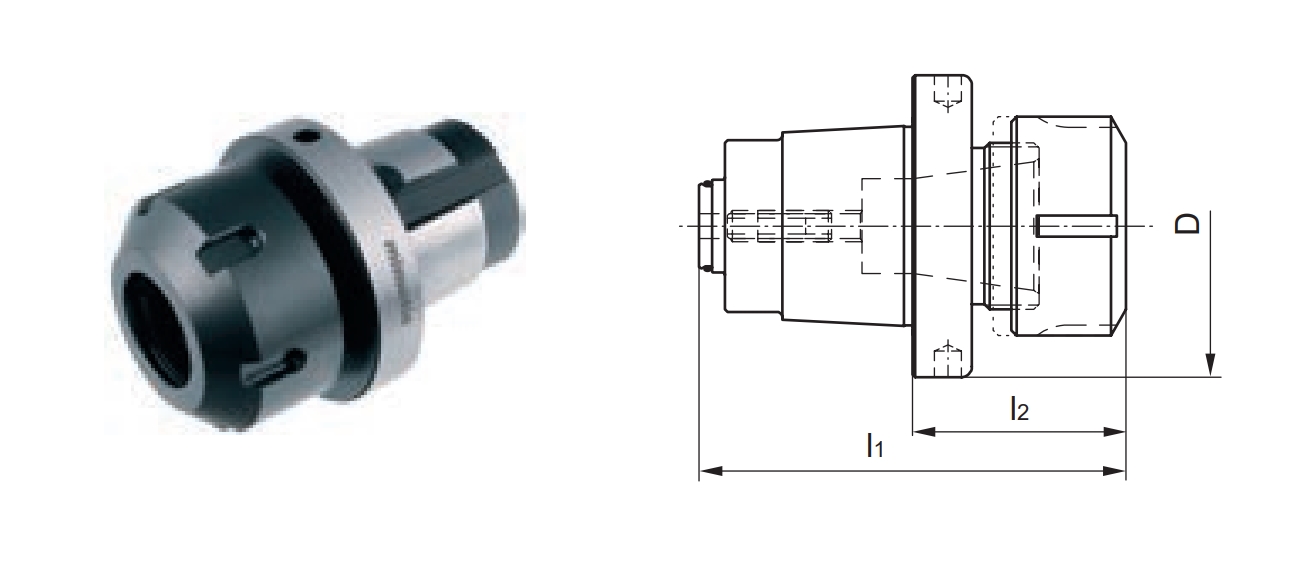

| Body Size | Tool Holder | Maks. Tork | Maks. Devir | Dişli Oranı | Sipariş No (Soğutmaya Göre) |
|---|---|---|---|---|---|
| 5 | ER 25 | 30 Nm | 8.000 RPM | i = 1:1 | block135405Susuz water_drop162860Dış shower167996İç |
| 5 | mi 40 | 30 Nm | 8.000 RPM | i = 1:1 | block105459Susuz water_drop162884Dış shower162885İç |
| 7 | ER 32 | — | — | — | block135416Susuz water_drop174283Dış shower135398İç |
| 7 | mi 50 | — | — | — | block173528Susuz water_drop162899Dış shower167022İç |
BOYUT TABLOSU · CLEARANCE & DİMENSİYONLAR
Detaylı Ölçüler (mm)
Tezgah uyumluluğu ve clearance kontrolü için her konfigürasyonun katalog ölçüleri. E = Eintauch / Clearance Ø, L1 = Kafa uzunluğu, L2 = Eksantriklik, H = Kafa yüksekliği, A = Gövde genişliği, SW = Anahtar ağzı.
| Size | Tool Holder | E (Ø mm) | L3 (mm) | L4 (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | A (mm) | Ağırlık | SW | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | ER 25 | 103 | 103 | 57 | 57 | 35,8 | 41,6 | 187 | 80 | 28,5 | 57 | 65 | 6,5 kg | 18 |
| 5 | mi 40 | 130 | 130 | 77,5 | 77,5 | 34 | 38 | 187 | 80 | 28,5 | 57 | 65 | 6,5 kg | 18 |
| 7 | ER 32 | 128 | — | 128 | — | — | — | — | — | — | — | — | — | — |
| 7 | mi 50 | 150 | — | 150 | — | — | — | — | — | — | — | — | — | — |
Bağlama bölümünde her ölçünün ikinci sütunu (alt değer) iç soğutmalı veya uzatılmış varyantın ölçüsüdür — modele göre değişebilir.
Veriler Mimatic orijinal kataloğundan birebir alınmıştır. Tüm boyut ve teknik şemalar için PDF kataloğa bakın veya teknik ekibimize danışın.
AYNI ARAYÜZ · DİĞER VARYANTLAR

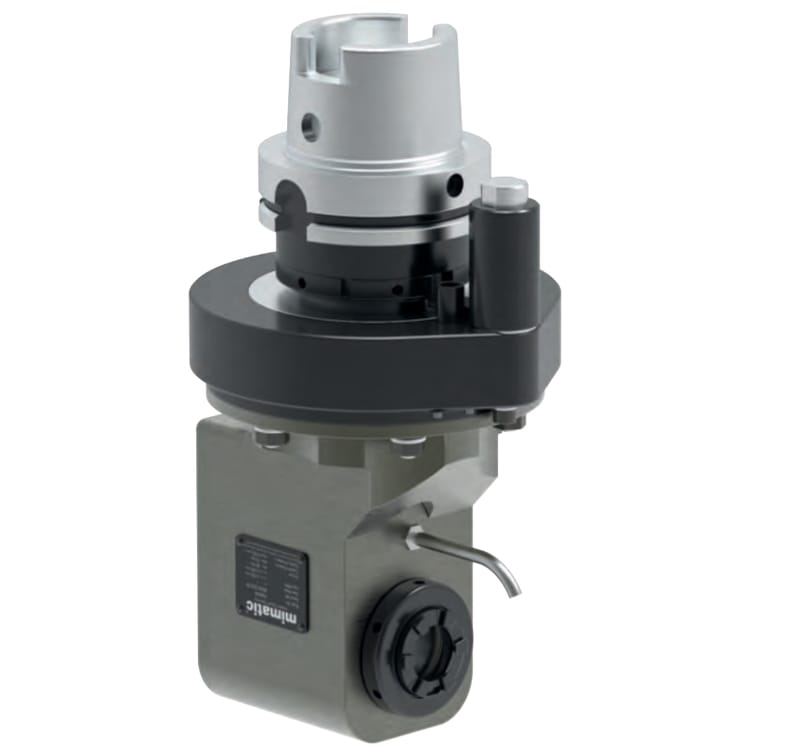

HSK 63 ailesinin diğer üyeleri
HSK 63 arayüzünde mevcut olan diğer 4 varyant.
precision_manufacturing
Bu modeli operasyonunuza özel optimize edelim.
Tezgah marka/model, parça geometrisi, malzeme ve hedef toleransı belirtin — TKT mühendisleri size en uygun geri-çekik 90° açılı kafa konfigürasyonunu, kesme parametrelerini ve teslimat sürecini birlikte planlayalım.
