HSK 63
MimaticAçılı Kafalar (Winkelköpfe)

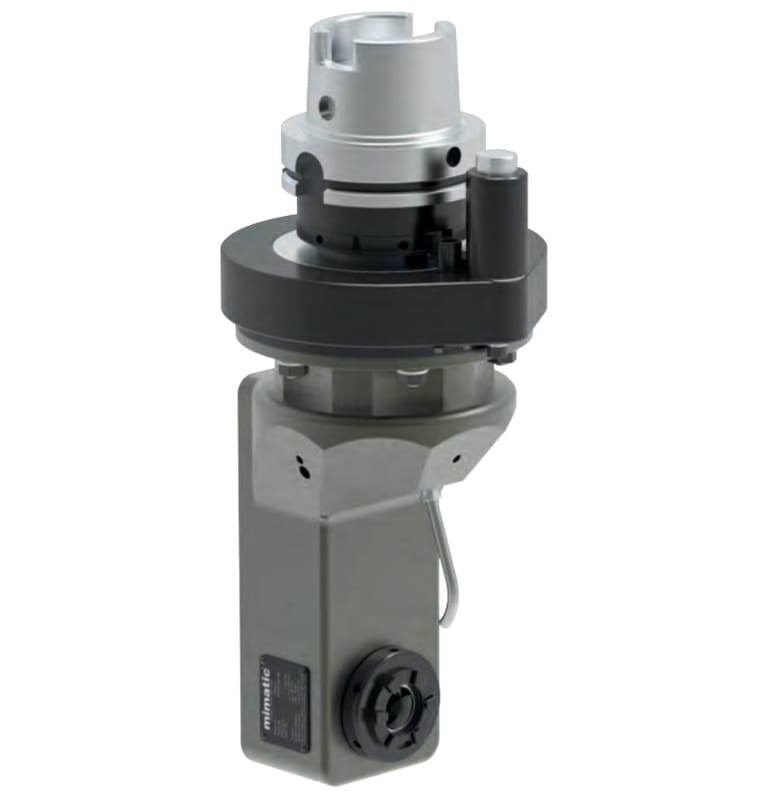

Geri-çekik İnce 90° Açılı Kafa
Winkelkopf 90°, zurückversetzt, schmale Bauform
precision_manufacturingHSK 63 · HSK-A · ISO 12164 (DIN 69893-1)
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim. Tek parça döküm monoblock gövde, cyclo palloid spiral konik dişli ve P4 toleranslı eğik bilyalı rulmanlarla titreşimsiz, hassas, uzun ömürlü işleme garantisi.
Hızlı Bakış
precision_manufacturingTezgah ArayüzüHSK 63
verifiedStandartHSK-A · ISO 12164 (DIN 69893-1)
compressVaryant KoduZWS
water_dropSoğutmaİç + Dış (IKZ) — 70 bar
speedDevir Aralığı8.000 – 20.000 RPM
architectureYapıMonoblock tek parça döküm
SİPARİŞ KONFİGÜRASYONLARI · 5 VARYANT
Katalog Sipariş Tablosu
Mimatic orijinal kataloğundan birebir aktarılmış sipariş numaraları, ölçüler ve performans değerleri. Teklif isterken aşağıdaki sipariş numarasını belirtmek yeterlidir.
| Body Size | Tool Holder | Maks. Tork | Maks. Devir | Dişli Oranı | Sipariş No (Soğutmaya Göre) |
|---|---|---|---|---|---|
| 0 | ER 11 | 6 Nm | 12.000 RPM | i = 1:1,67 | block105670Susuz water_drop182517Dış |
| 3 | ER 20 | 15 Nm | 8.000 RPM | i = 1:1 | block135633Susuz water_drop198127Dış |

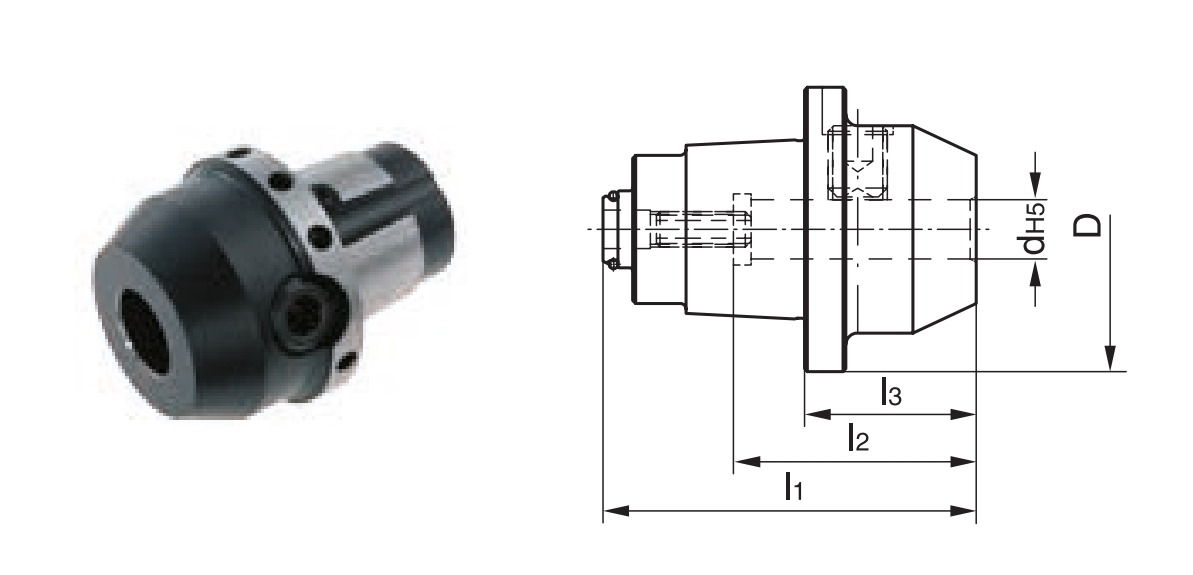

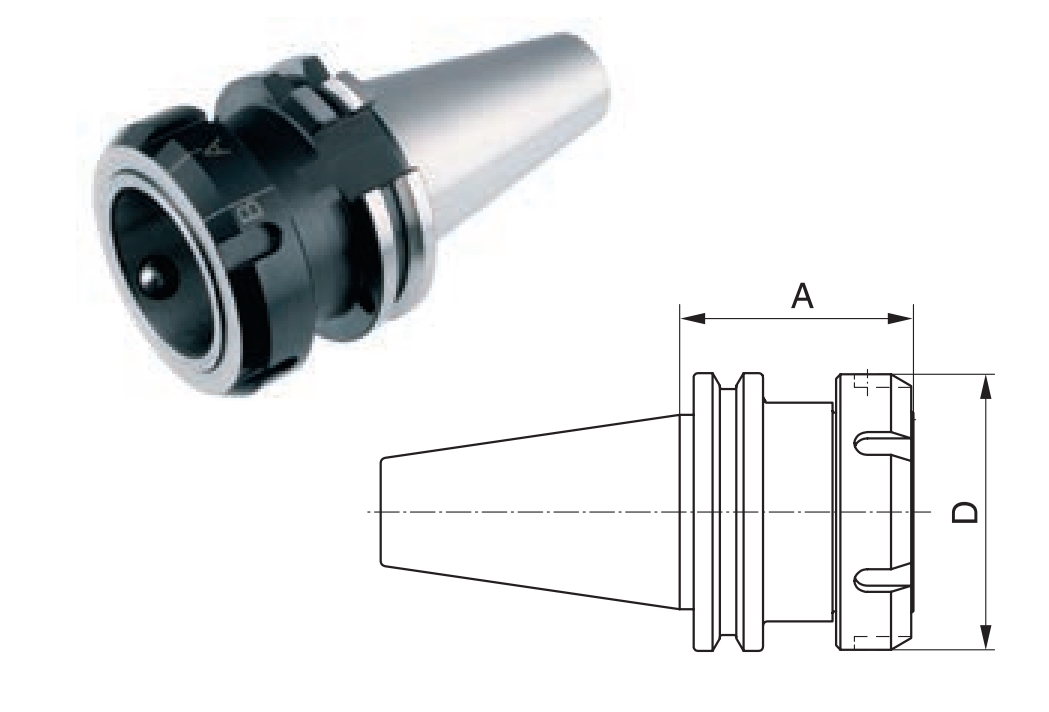

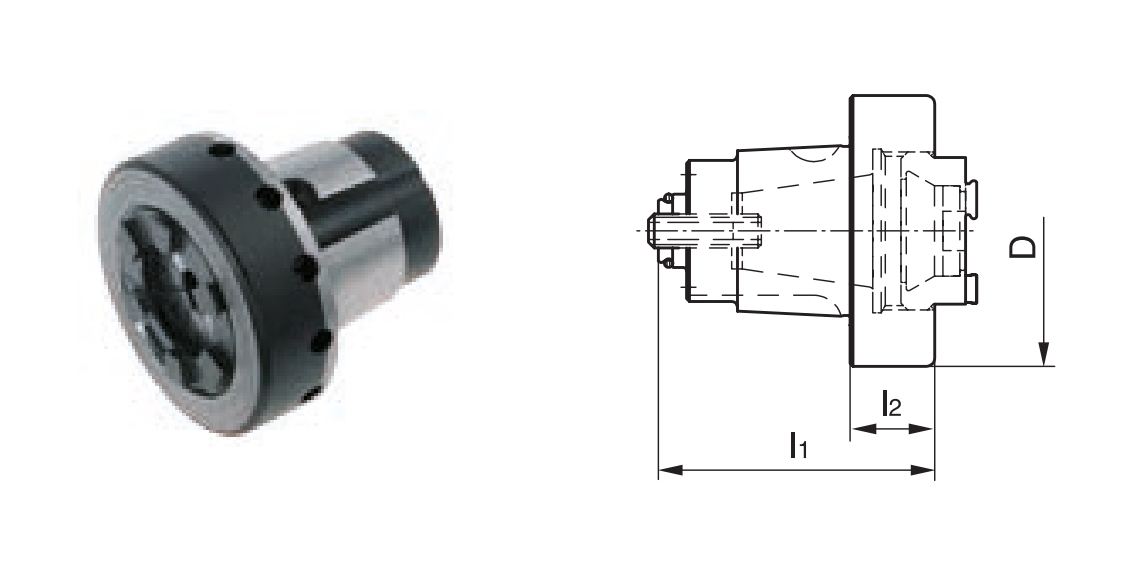

| 3 | mi 32 | 15 Nm | 8.000 RPM | i = 1:1 | block105671Susuz water_drop198129Dış |
| 5 | ER 25 | — | — | — | block105674Susuz water_drop162925Dış |
| 5 | mi 40 | — | — | — | block105686Susuz water_drop162937Dış |
BOYUT TABLOSU · CLEARANCE & DİMENSİYONLAR
Detaylı Ölçüler (mm)
Tezgah uyumluluğu ve clearance kontrolü için her konfigürasyonun katalog ölçüleri. E = Eintauch / Clearance Ø, L1 = Kafa uzunluğu, L2 = Eksantriklik, H = Kafa yüksekliği, A = Gövde genişliği, SW = Anahtar ağzı.
| Size | Tool Holder | E (Ø mm) | L3 (mm) | L4 (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | A (mm) | Ağırlık | SW | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | ER 11 | 50 | — | 49 | — | -8 | — | 220 | 38 | 20 | 36 | 65 | 7 kg | 18 |
| 3 | ER 20 | 75 | — | 54,5 | — | 26 | — | 232 | 80 | 24 | 48 | 65 | 6 kg | 18 |
| 3 | mi 32 | 100 | — | 54,5 | — | 23,5 | — | 232 | 80 | 24 | 48 | 65 | 6 kg | 18 |
| 5 | ER 25 | 82 | — | 82 | — | 65 | — | — | — | — | — | — | — | — |
| 5 | mi 40 | 125 | — | 125 | — | 65 | — | — | — | — | — | — | — | — |
Bağlama bölümünde her ölçünün ikinci sütunu (alt değer) iç soğutmalı veya uzatılmış varyantın ölçüsüdür — modele göre değişebilir.
Veriler Mimatic orijinal kataloğundan birebir alınmıştır. Tüm boyut ve teknik şemalar için PDF kataloğa bakın veya teknik ekibimize danışın.
AYNI ARAYÜZ · DİĞER VARYANTLAR

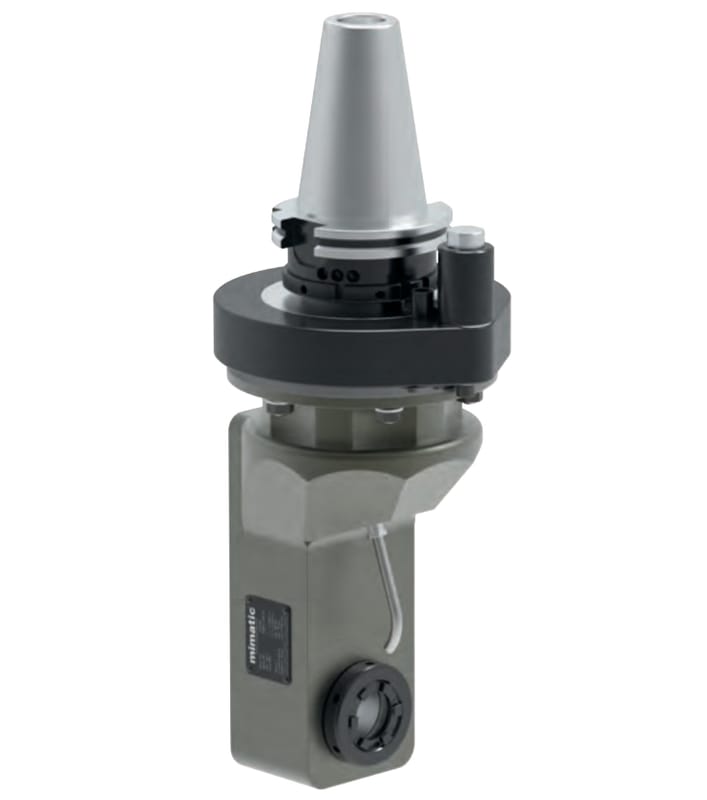

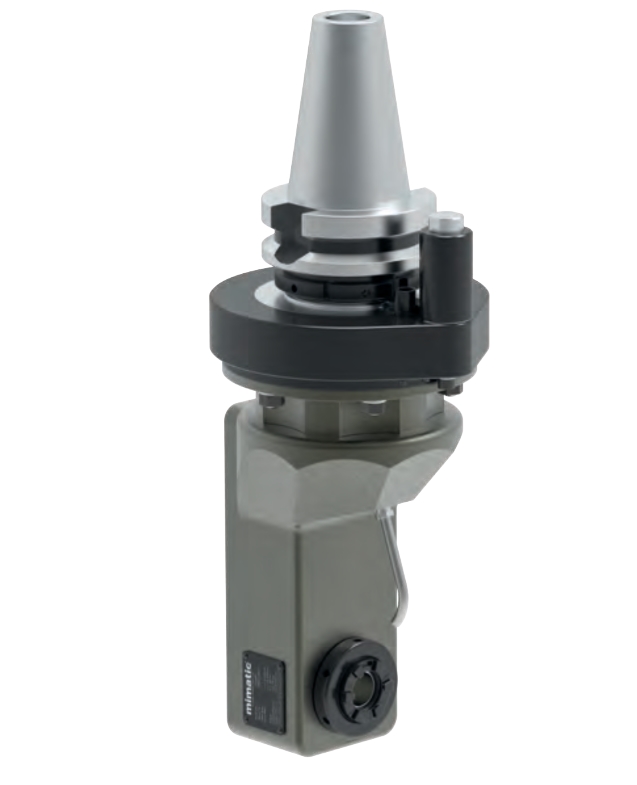

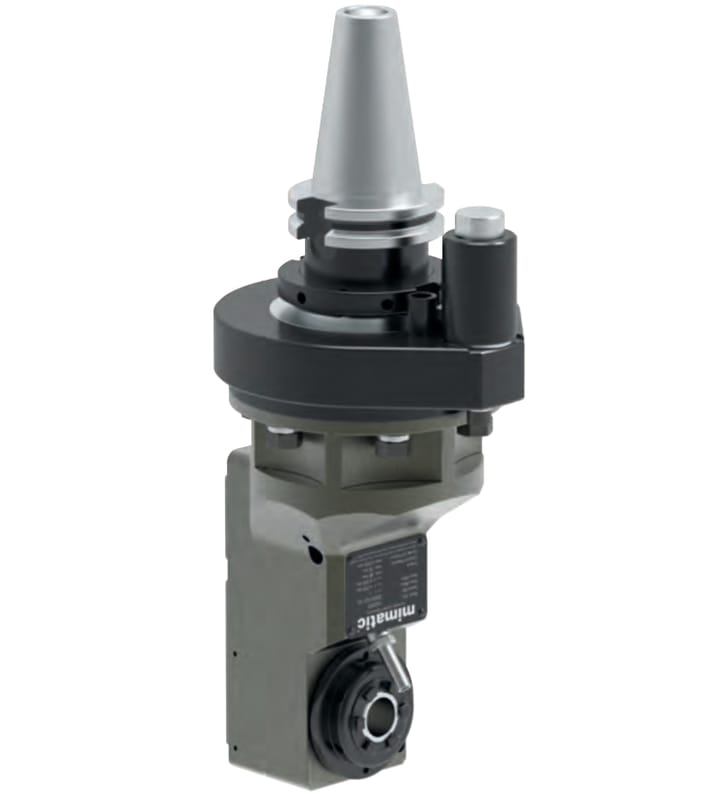

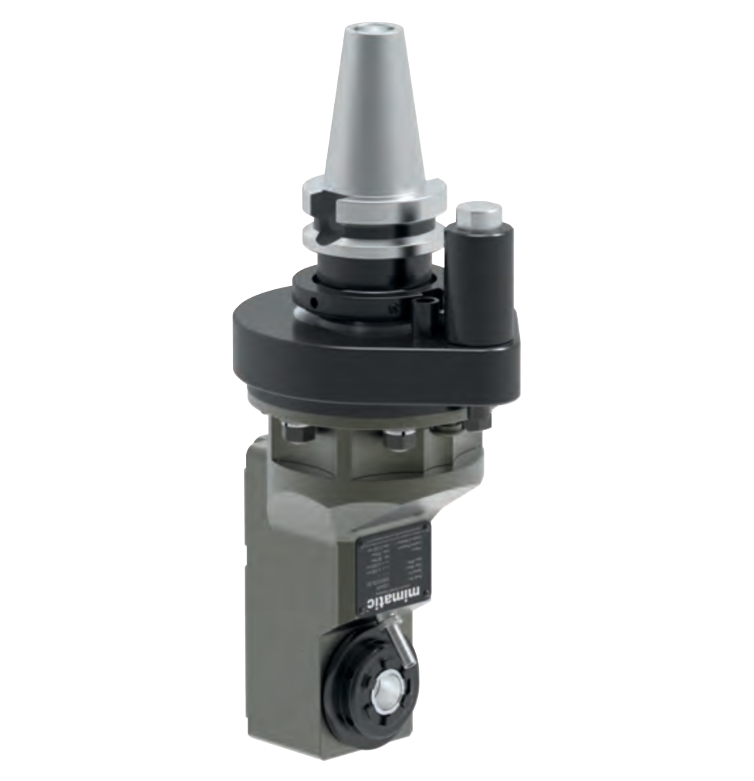

HSK 63 ailesinin diğer üyeleri
HSK 63 arayüzünde mevcut olan diğer 4 varyant.
precision_manufacturing
Bu modeli operasyonunuza özel optimize edelim.
Tezgah marka/model, parça geometrisi, malzeme ve hedef toleransı belirtin — TKT mühendisleri size en uygun geri-çekik i̇nce 90° açılı kafa konfigürasyonunu, kesme parametrelerini ve teslimat sürecini birlikte planlayalım.
