qr_code_2No. 173519

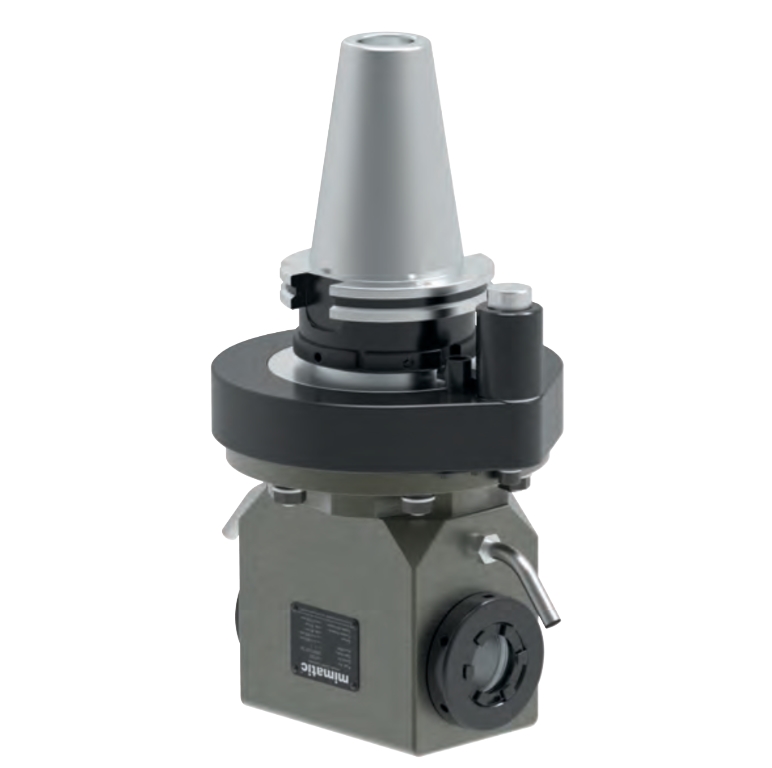

Ürün Fotoğrafı
Çift Açılı Kafa 90°, CAT50, tork kolu ISO9524
Double Angle Head 90°, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 173519verifiedMade in Germany
Seri Hakkında
Karşıt yönlerde delme ve frezeleme için iki çıkışlı 90° kafa. Operasyon sırası ve erişim parçaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- CAT50
- Boyut
- DW9
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 4.000 / 4.000
- Maks. Moment [Nm]
- 150
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 20
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 215
- L1 [mm]
- 109
- L2 [mm]
- 58
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105448ER 40 · Açılı Kafa 90°, ofset105480Açılı Kafa 90°, ofset · ICE 70bar105525Açılı Kafa 90° · ICE 70bar105553ER 40 · Açılı Kafa 90°105789ER 40135371ER 25 · Açılı Kafa 90°, ofset135374ER 32 · Açılı Kafa 90°, ofset135379ER 32 · Açılı Kafa 90°, ofset135420ER 25 · Açılı Kafa 90°135471ER 32 · Açılı Kafa 90°135472Açılı Kafa 90° · 6.500 / 6.500135591ER 11 · Açılı Kafa 90°, ofset, ince135620ER 25 · Açılı Kafa 90°, ofset, ince135638Açılı Kafa 90°, ofset, ince · ICE 70bar135653ER 32 · Açılı Kafa 90°, ofset, ince135718ER 25 · EC 70bar135723ER 25 · 8.000 / 8.000135725ER 32 · 6.500 / 6.500135839ER 25 · Açısal Pivot Ünitesi 0-98°162770ER 25 · Açılı Kafa 90°162771ER 25 · Açılı Kafa 90°162779ER 32 · Açılı Kafa 90°162781ER 40 · Açılı Kafa 90°162782ER 40 · Açılı Kafa 90°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
