qr_code_2No. 162951

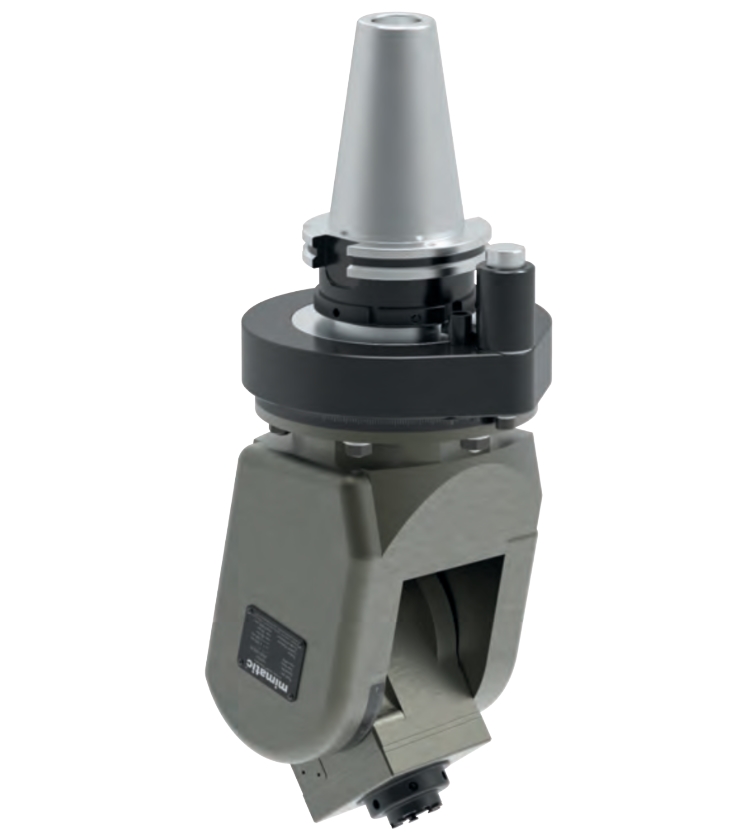

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, CAT50, tork kolu ISO9524
Angle Head Adjustable 0-98°, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 162951verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- CAT50
- Boyut
- WS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 14
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 195
- L1 [mm]
- 89
- L2 [mm]
- 97
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105448ER 40 · Angle Head 90°, offset105480mi 50 · Angle Head 90°, offset105525mi 50 · Angle Head 90°105553ER 40 · Angle Head 90°105789ER 40 · Double Angle Head 90°135371ER 25 · Angle Head 90°, offset135374ER 32 · Angle Head 90°, offset135379ER 32 · Angle Head 90°, offset135420ER 25 · Angle Head 90°135471ER 32 · Angle Head 90°135472mi 50 · Angle Head 90°135591ER 11 · Angle Head 90°, offset, slim135620ER 25 · Angle Head 90°, offset, slim135638mi 50 · Angle Head 90°, offset, slim135653ER 32 · Angle Head 90°, offset, slim135718ER 25 · Double Angle Head 90°135723ER 25 · Double Angle Head 90°135725ER 32 · Double Angle Head 90°135839ER 25 · ICE 70bar162770ER 25 · Angle Head 90°162771ER 25 · Angle Head 90°162779ER 32 · Angle Head 90°162781ER 40 · Angle Head 90°162782ER 40 · Angle Head 90°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 162951 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
