qr_code_2No. 162943

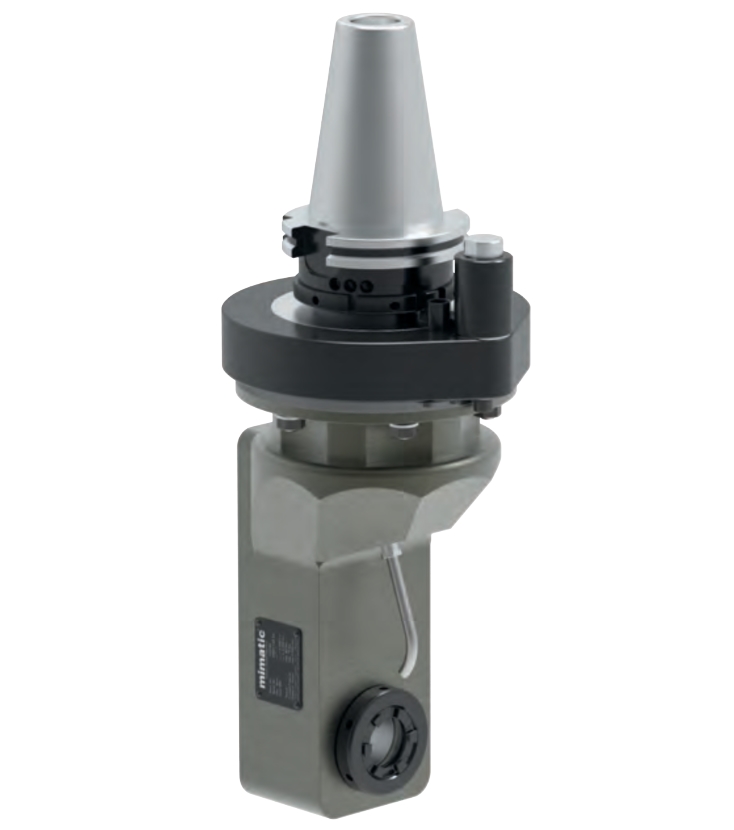

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, CAT50, tork kolu ISO9524
Angle Head 90° Offset Slim Type, CAT50, torque arm according ISO9524
qr_code_2Sipariş No: 162943verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- CAT50
- Boyut
- ZWS7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 70
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 13,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105448ER 40 · Angle Head 90°, offset105480Angle Head 90°, offset105525Angle Head 90° · 6.500 / 6.500105553ER 40 · Angle Head 90°105789ER 40 · Double Angle Head 90°135371ER 25 · Angle Head 90°, offset135374ER 32 · Angle Head 90°, offset135379ER 32 · Angle Head 90°, offset135420ER 25 · Angle Head 90°135471ER 32 · Angle Head 90°135472Angle Head 90° · OK135591ER 11 · i = 1 : 1,67135620ER 25 · EC 70bar135638135653ER 32 · EC 70bar135718ER 25 · Double Angle Head 90°135723ER 25 · Double Angle Head 90°135725ER 32 · Double Angle Head 90°135839ER 25 · Winkelschwenkeinheit 0-98°162770ER 25 · Angle Head 90°162771ER 25 · Angle Head 90°162779ER 32 · Angle Head 90°162781ER 40 · Angle Head 90°162782ER 40 · Angle Head 90°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
