Hydro Swiss Turn OD8
ST Cylindrical
4 ürünØ 3–6 mmBoy 35.5–35.5 mm

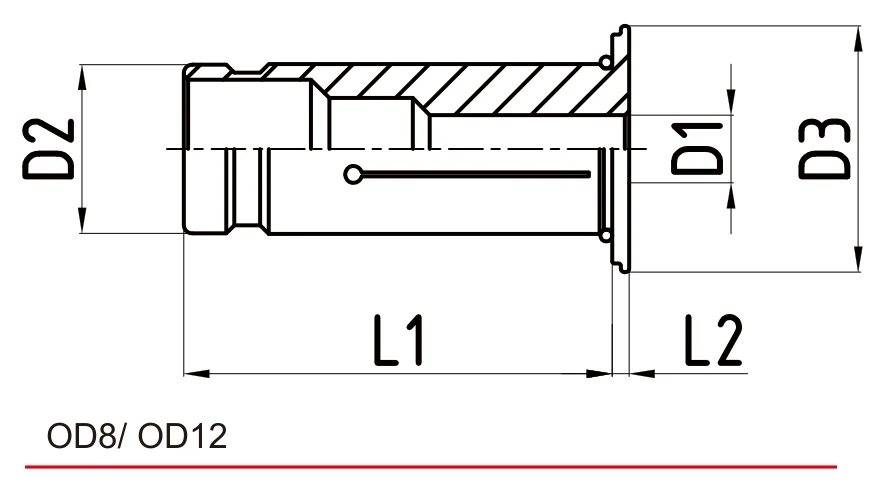

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Hydro-Sleeve
4 ürün · mm| Ürün Kodu | D1 | D2 | D3 | L1 | L2 | Kg | |
|---|---|---|---|---|---|---|---|
| OD8-3 | 3 | 8 | 12.5 | 35.5 | 2 | 0.1 | expand_more |
| OD8-4 | 4 | 8 | 12.5 | 35.5 | 2 | 0.1 | expand_more |
| OD8-5 | 5 | 8 | 12.5 | 35.5 | 2 | 0.1 | expand_more |
| OD8-6 | 6 | 8 | 12.5 | 35.5 | 2 | 0.1 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
