Hydro Swiss Turn ST19.05
ST Cylindrical
9 ürünØ 3–10 mmBoy 63–110 mm

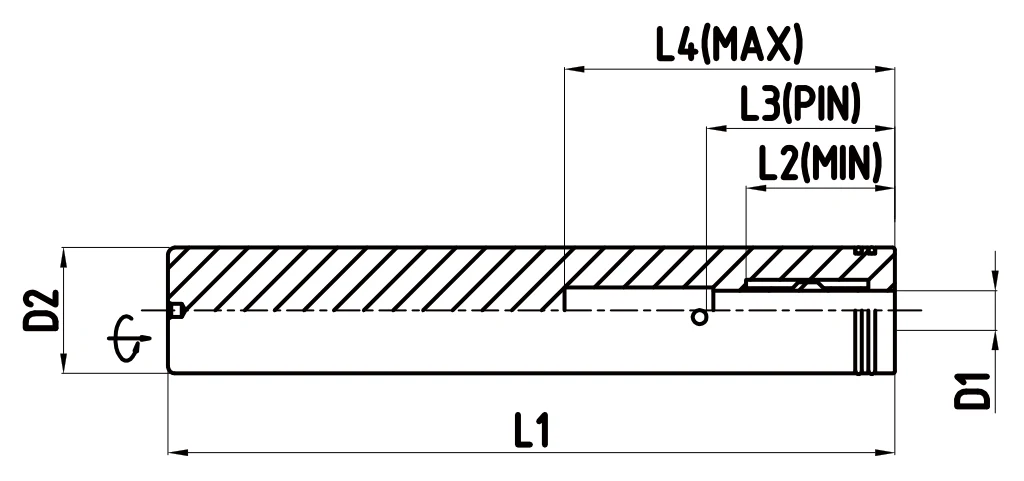

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Front Type
4 ürün · mm| Ürün Kodu | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | Anahtar | |
|---|---|---|---|---|---|---|---|---|---|---|
| ST19.05-GST3-110 | 3 | 19.05 | — | 110 | 17.5 | 24 | 40 | — | TR-3.0 | expand_more |
| ST19.05-GST4-110 | 4 | 19.05 | — | 110 | 21 | 26 | 40 | — | TR-3.0 | expand_more |
| ST19.05-GST6-110 | 6 | 19.05 | — | 110 | 23 | 29 | 52 | — | TR-3.0 | expand_more |
| ST19.05-GST8-110 | 8 | 19.05 | — | 110 | 28 | 34 | 52 | — | TR-3.0 | expand_more |
Back Type
5 ürün · mm| Ürün Kodu | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | L6 | Anahtar | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ST19.05-GST3-40/63 | 3 | 19.05 | 20 | 63 | 17.5 | 24 | 53 | 13.5 | 40 | TR-4.0 | expand_more |
| ST19.05-GST4-40/63 | 4 | 19.05 | 22 | 63 | 21 | 26 | 53 | 14 | 40 | TR-4.0 | expand_more |
| ST19.05-GST6-40/63 | 6 | 19.05 | 24 | 63 | 23 | 29 | 53 | 15 | 40 | TR-4.0 | expand_more |
| ST19.05-GST8-40/63 | 8 | 19.05 | 26 | 63 | 28 | 34 | 53 | 16 | 40 | TR-4.0 | expand_more |
| ST19.05-GST10-40/63 | 10 | 19.05 | 28 | 63 | 29.5 | 36 | 53 | 17 | 40 | TR-4.0 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
