Hydro Micron BT30DC
JIS-BT MAS 403 DIN ISO 7388-2
8 ürünØ 6–20 mmBoy 70–90 mm

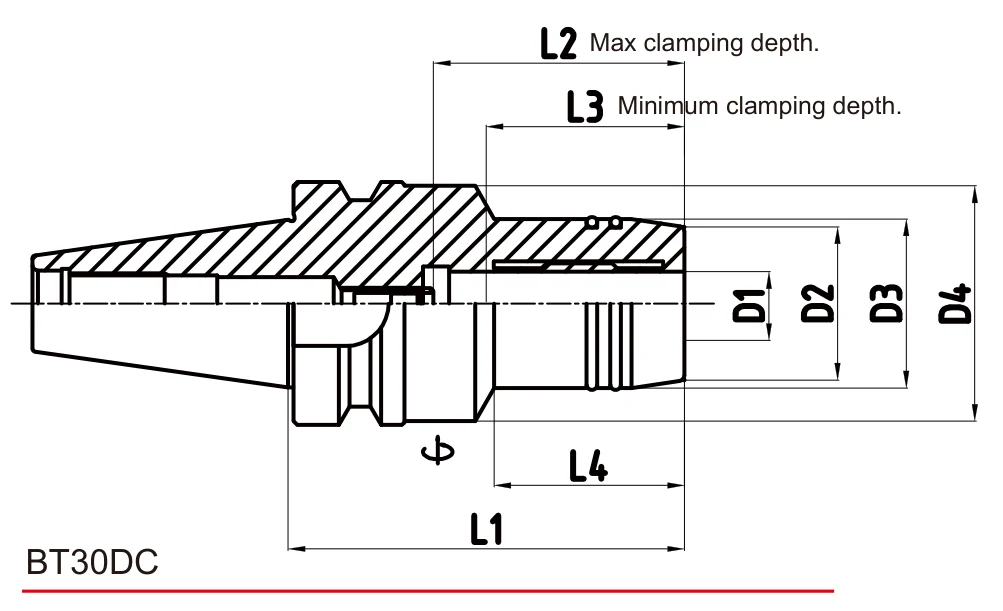

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Dual Contact Type
8 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT30DC/GMR6/70 | 6 | 23 | 26 | 44.5 | 70 | 37.5 | 27.5 | 28 | TR-4.0 | M5x0.8(T-2.5) | 0.7 | expand_more |
| BT30DC/GMR8/70 | 8 | 25 | 28 | 44.5 | 70 | 37.5 | 27.5 | 28 | TR-4.0 | M6x1.0(T-3.0) | 0.8 | expand_more |
| BT30DC/GMR10/75 | 10 | 27 | 30 | 44.5 | 75 | 42.5 | 32.5 | 36 | TR-4.0 | M8x1.0(T-4.0) | 0.8 | expand_more |
| BT30DC/GMR12/75 | 12 | 29 | 32 | 44.5 | 75 | 47.5 | 37.5 | 36 | TR-4.0 | M10x1.0(T-5.0) | 0.9 | expand_more |
| BT30DC/GMR14/85 | 14 | 31 | 34 | 44.5 | 85 | 47.5 | 37.5 | 44 | TR-4.0 | M10x1.0(T-5.0) | 0.9 | expand_more |
| BT30DC/GMR16/90 | 16 | 35 | 38 | 44.5 | 90 | 52.5 | 42.5 | 48 | TR-4.0 | M12x1.0(T-6.0) | 1 | expand_more |
| BT30DC/GMR18/90 | 18 | 37 | 40 | 44.5 | 90 | 52.5 | 42.5 | 48 | TR-4.0 | M12x1.0(T-6.0) | 1 | expand_more |
| BT30DC/GMR20/90 | 20 | 39 | 42 | 44.5 | 90 | 52.5 | 42.5 | 48 | TR-4.0 | M12x1.0(T-6.0) | 1.1 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
