Hydro Micron HSK-A40
HSK-A DIN 69893 ISO 12164
4 ürünØ 6–12 mmBoy 70–80 mm

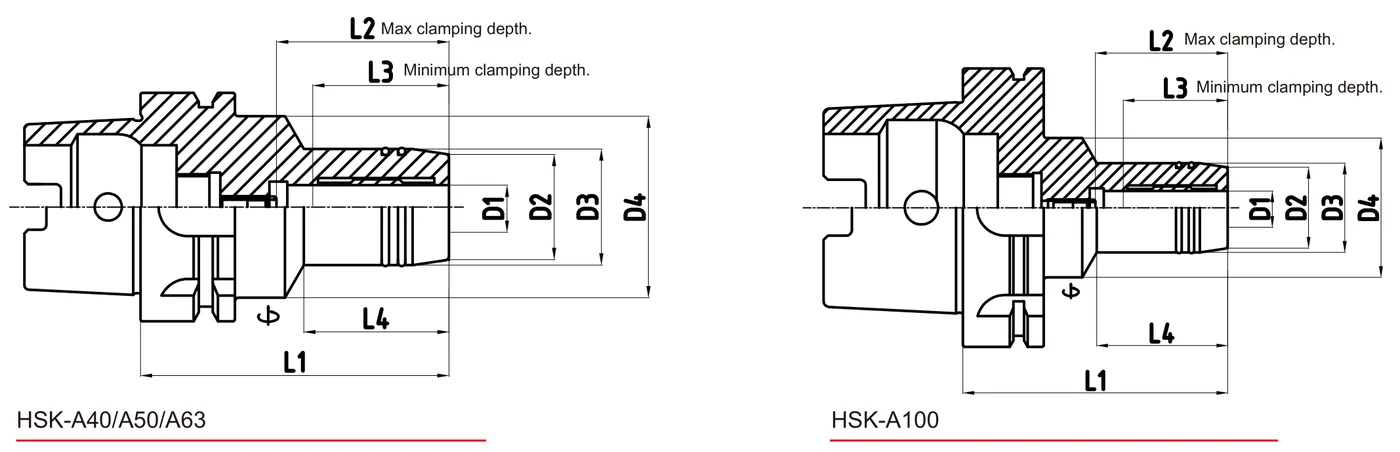

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Boyut Tablosu
4 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK-A40/GMR6/70 | 6 | 23 | 26 | 33.5 | 70 | 37.5 | 27.5 | 36 | TR-4.0 | M5x0.8(T-2.5) | 0.5 | expand_more |
| HSK-A40/GMR8/70 | 8 | 25 | 28 | 33.5 | 70 | 37.5 | 27.5 | 36 | TR-4.0 | M6x1.0(T-3.0) | 0.5 | expand_more |
| HSK-A40/GMR10/75 | 10 | 27 | 30 | 33.5 | 75 | 42.5 | 32.5 | 42 | TR-4.0 | M6x1.0(T-3.0) | 0.6 | expand_more |
| HSK-A40/GMR12/80 | 12 | 29 | 32 | 33.5 | 80 | 47.5 | 37.5 | 48 | TR-4.0 | M6x1.0(T-3.0) | 0.6 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
