Hydro Micron CAT50
HSK-A DIN 69893 ISO 12164
2 ürünØ 19.05–31.75 mmBoy 81–81 mm

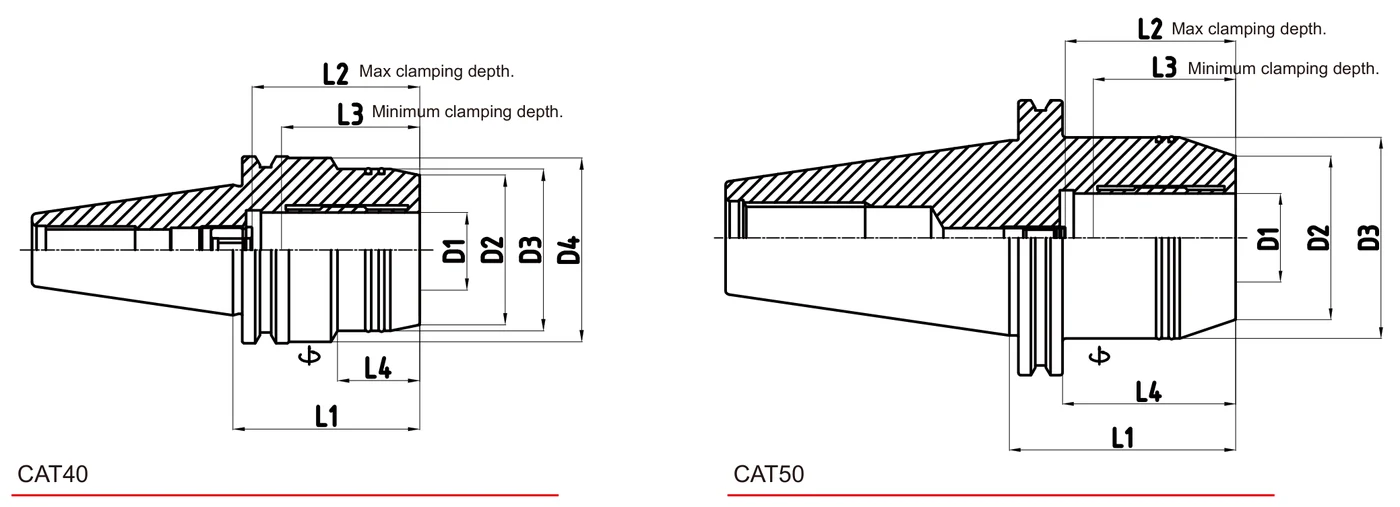

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Inch Size
2 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAT50/GMR075/0319 | 19.05 | 38 | 49.25 | — | 81 | 51 | 41 | 61.95 | TR-5.0 | M8x1.0(T-4.0) | 3.5 | expand_more |
| CAT50/GMR125/0319 | 31.75 | 58.5 | 72 | — | 81 | 61 | 51 | 61.95 | TR-5.0 | M8x1.0(T-4.0) | 4.2 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
