Hydro Micron BT50DC
JIS-BT MAS 403 DIN ISO 7388-2
20 ürünØ 6–32 mmBoy 90–150 mm

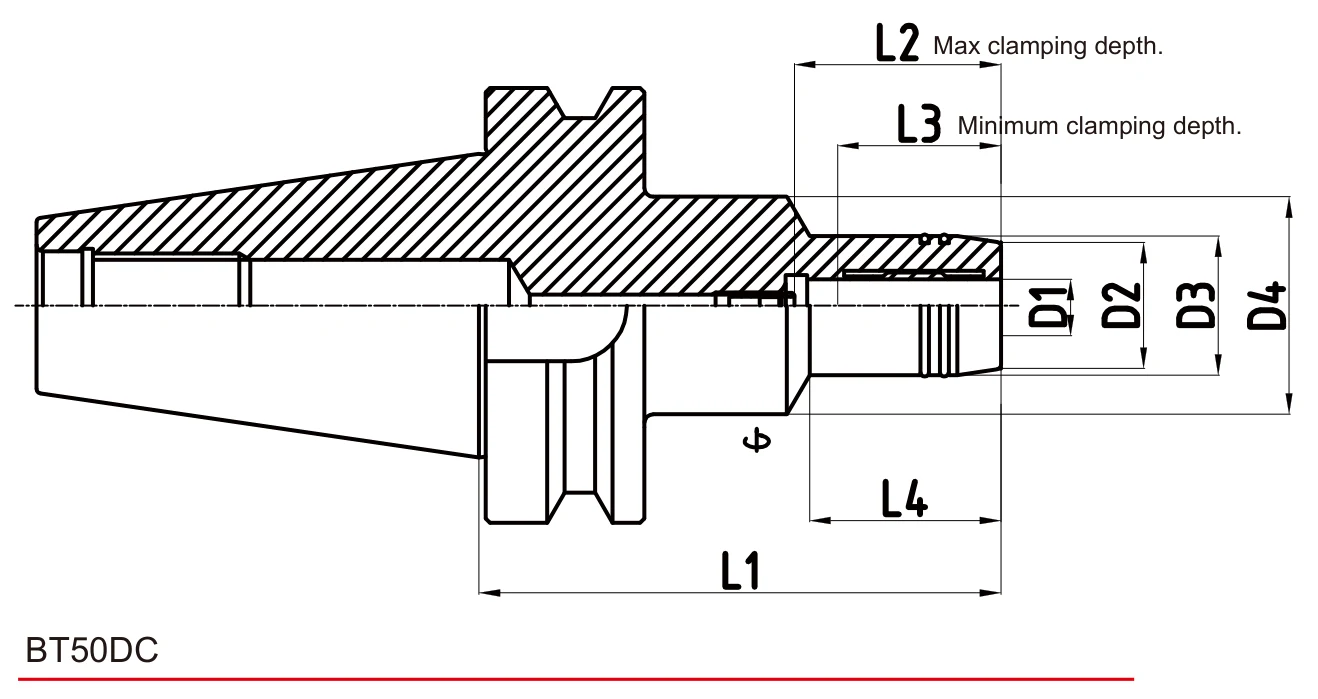

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Dual Contact Type
20 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT50DC/GMR6/90 | 6 | 23 | 26 | 50 | 90 | 37.5 | 27.5 | 32 | TR-4.0 | M5x0.8(T-2.5) | 4.2 | expand_more |
| BT50DC/GMR6/140 | 6 | 23 | 26 | 50 | 140 | 37.5 | 27.5 | 44 | TR-4.0 | M5x0.8(T-2.5) | 4.8 | expand_more |
| BT50DC/GMR8/90 | 8 | 25 | 28 | 50 | 90 | 37.5 | 27.5 | 32 | TR-4.0 | M6x1.0(T-3.0) | 4.2 | expand_more |
| BT50DC/GMR8/140 | 8 | 25 | 28 | 50 | 140 | 37.5 | 27.5 | 44 | TR-4.0 | M6x1.0(T-3.0) | 4.8 | expand_more |
| BT50DC/GMR10/90 | 10 | 27 | 30 | 50 | 90 | 42.5 | 32.5 | 32 | TR-4.0 | M8x1.0(T-4.0) | 4.3 | expand_more |
| BT50DC/GMR10/140 | 10 | 27 | 30 | 50 | 140 | 42.5 | 32.5 | 44 | TR-4.0 | M8x1.0(T-4.0) | 4.9 | expand_more |
| BT50DC/GMR12/90 | 12 | 29 | 32 | 50 | 90 | 47.5 | 37.5 | 32 | TR-4.0 | M10x1.0(T-5.0) | 4.3 | expand_more |
| BT50DC/GMR12/140 | 12 | 29 | 32 | 50 | 140 | 47.5 | 37.5 | 44 | TR-4.0 | M10x1.0(T-5.0) | 4.9 | expand_more |
| BT50DC/GMR14/90 | 14 | 31 | 34 | 50 | 90 | 47.5 | 37.5 | 32 | TR-4.0 | M10x1.0(T-5.0) | 4.3 | expand_more |
| BT50DC/GMR14/140 | 14 | 31 | 34 | 50 | 140 | 47.5 | 37.5 | 44 | TR-4.0 | M10x1.0(T-5.0) | 4.9 | expand_more |
| BT50DC/GMR16/90 | 16 | 35 | 38 | 50 | 90 | 52.5 | 42.5 | 32 | TR-4.0 | M12x1.0(T-6.0) | 4.4 | expand_more |
| BT50DC/GMR16/140 | 16 | 35 | 38 | 50 | 140 | 52.5 | 42.5 | 48 | TR-4.0 | M12x1.0(T-6.0) | 5 | expand_more |
| BT50DC/GMR18/90 | 18 | 37 | 40 | 50 | 90 | 52.5 | 42.5 | 32 | TR-4.0 | M12x1.0(T-6.0) | 4.4 | expand_more |
| BT50DC/GMR18/140 | 18 | 37 | 40 | 50 | 140 | 52.5 | 42.5 | 48 | TR-4.0 | M12x1.0(T-6.0) | 5 | expand_more |
| BT50DC/GMR20/90 | 20 | 39 | 42 | 50 | 90 | 52.5 | 42.5 | 32 | TR-5.0 | M16x1.0(T-6.0) | 4.4 | expand_more |
| BT50DC/GMR20/140 | 20 | 39 | 42 | 50 | 140 | 52.5 | 42.5 | 48 | TR-5.0 | M16x1.0(T-6.0) | 5 | expand_more |
| BT50DC/GMR25/105 | 25 | 53 | 57 | — | 105 | 61 | 51 | — | TR-5.0 | M16x1.0(T-6.0) | 4.9 | expand_more |
| BT50DC/GMR25/150 | 25 | 53 | 57 | — | 150 | 61 | 51 | — | TR-5.0 | M16x1.0(T-6.0) | 5.5 | expand_more |
| BT50DC/GMR32/115 | 32 | 58 | 63 | — | 115 | 65 | 55 | — | TR-5.0 | M16x1.0(T-6.0) | 5.1 | expand_more |
| BT50DC/GMR32/150 | 32 | 58 | 63 | — | 150 | 65 | 55 | — | TR-5.0 | M16x1.0(T-6.0) | 5.9 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
