adjustSabit Puntalar (Dead Center)
NSR DC Serisi
Sabit punta — sökülebilir somun
Dönmeyen sabit punta (dead center). Sökülebilir somunlu yapı, sertleştirilmiş uç ve maks. 0,002 mm salgı ile taşlama ve ultra hassas tornalamada en yüksek rijitlik.
Alt Tip2
Model10
MenşeiGüney Kore
NSR
NSR
Ölçü Tabloları
Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

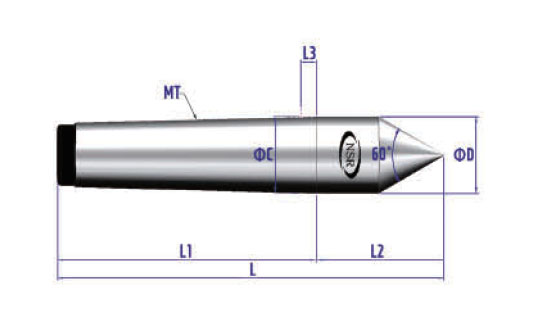

NSR-DC
Standart çelik uç · HRC 58~62
| Model No | Modeli | Morse Koni | ΦD | L | L1 | L2 | L3 | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|
| 1009042 | DC2 | MT2 | 18 | 100 | 67 | 33 | 5 | 0.002 |
| 1009043 | DC3 | MT3 | 24.1 | 123 | 84 | 39 | 5 | 0.002 |
| 1009044 | DC4 | MT4 | 31.6 | 159 | 106.5 | 52.5 | 6.5 | 0.002 |
| 1009045 | DC5 | MT5 | 44.7 | 205 | 134.5 | 70.5 | 6.5 | 0.002 |
| 1009046 | DC6 | MT6 | 63.8 | 275 | 187 | 88 | 8 | 0.002 |

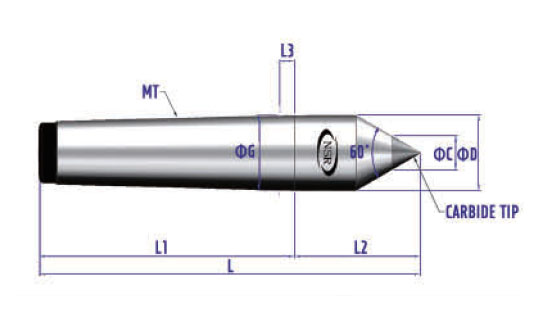

NSR-DCC
Tungsten karbür uç · HRA 90~91
| Model No | Modeli | Morse Koni | ΦD | L | L1 | L2 | L3 | ΦC | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1009052 | DCC2 | MT2 | 18 | 100 | 67 | 33 | 5 | 10 | 0.002 |
| 1009053 | DCC3 | MT3 | 24.1 | 123 | 84 | 39 | 5 | 10 | 0.002 |
| 1009054 | DCC4 | MT4 | 31.6 | 159 | 106.5 | 52.5 | 6.5 | 14 | 0.002 |
| 1009055 | DCC5 | MT5 | 44.7 | 205 | 134.5 | 70.5 | 6.5 | 18 | 0.002 |
| 1009056 | DCC6 | MT6 | 63.8 | 275 | 187 | 88 | 8 | 18 | 0.002 |
NSR DC Serisi Hakkında
DC, dönmeyen sabit punta (dead center) serisidir: sökülebilir somunlu gövde, sertleştirilmiş uç ve maksimum 0,002 mm salgı ile programın en yüksek rijitlik ve hassasiyet sınıfını temsil eder. Hareketli parça olmadığından esneme ve salgı katkısı minimumdur; taşlama tezgahlarında ve ultra hassas düşük devirli tornalamada standarttır. Parça ile uç arasında bağıl dönme olduğundan uygun yağlama ve devir sınırına dikkat edilir.
Sıkça Sorulan Sorular
Sabit punta hangi devre kadar kullanılabilir?expand_more
Sürtünme ısısı nedeniyle düşük devirlerle sınırlıdır; sınır, parça ağırlığına, merkez deliği kalitesine ve yağlamaya bağlıdır. Yüksek devir gerekiyorsa döner puntaya geçilir — taşlamada ise düşük devir doğal olduğundan sabit punta ideal kalır.
