NSR WN Serisi

Name: NSR WN Serisi Döner Punta
Brand: NSR

Geniş kapasiteli döner punta

Geniş çalışma aralığına sahip döner punta serisi; çeşitli parça geometrileri için esnek kullanım.

Alt Tip6

Model24

MenşeiGüney Kore
NSR

emailBu seri için TKT'den teklif al WhatsApp'tan Sor

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

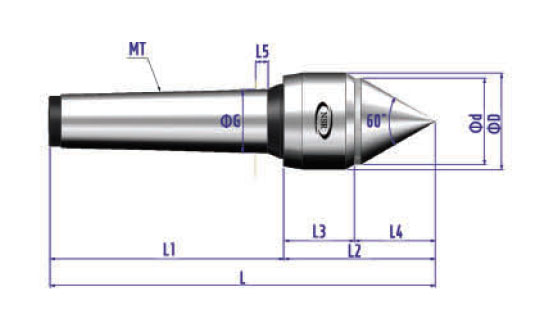

NSR-WN

Standart çelik uç · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1004002	2WN	MT2	30	27	123	75	48	22	26	4.5	200	4,000	3
1004003	3ÇN	MT3	35	32	144.2	89	55.2	25	30.2	5	400	3,000	3
1004004	4WN	MT4	48	43	191	116	75	35	40	6	700	3,000	3
1004005	5WN	MT5	62	57	238	144	94	40.4	53.6	8	1,300	2,000	3

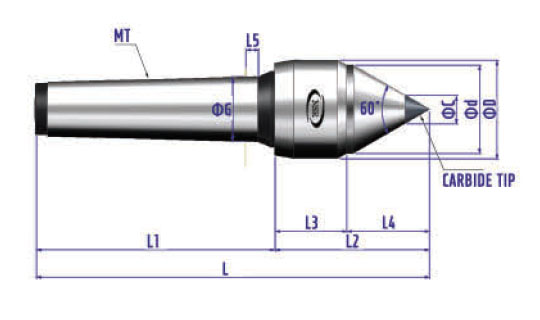

NSR-WNC

Tungsten karbür uç · HRA 90~91

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1004012	2WNC	MT2	30	27	123	75	48	22	26	4.5	10	200	4,000	3
1004013	3WNC	MT3	35	32	144.2	89	55.2	25	30.2	5	10	400	3,000	3
1004014	4WNC	MT4	48	43	191	116	75	35	40	6	14	700	3,000	3
1004015	5WNC	MT5	62	57	238	144	94	40.4	53.6	8	18	1,300	2,000	3

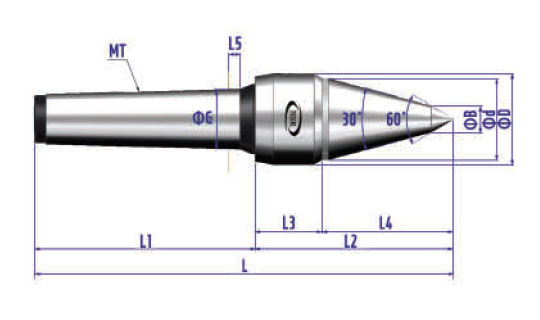

NSR-WNA

İkinci kademe açılı gövde · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1004022	2WNA	MT2	30	27	140	75	65	22	43	4.5	10	120	4,000	3
1004023	3WNA	MT3	35	32	168	89	79	25	54	5	10	320	3,000	3
1004024	4WNA	MT4	48	43	220	116	104	35	69	6	14	550	3,000	3
1004025	5WNA	MT5	62	57	279	144	135	40.4	94.6	8	16	1,000	2,000	3

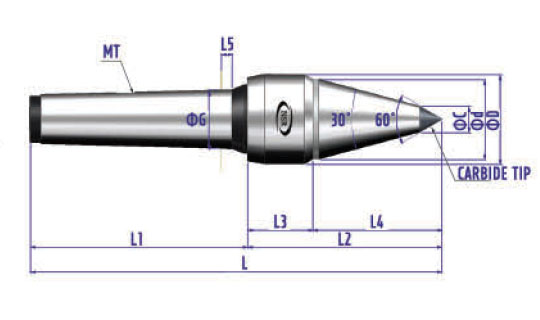

NSR-WNAC

İkinci kademe açılı + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1004032	2WNAC	MT2	30	27	140	75	65	22	43	4.5	10	120	4,000	3
1004033	3WNAC	MT3	35	32	168	89	79	25	54	5	10	320	3,000	3
1004034	4WNAC	MT4	48	43	220	116	104	35	69	6	14	550	3,000	3
1004035	5WNAC	MT5	62	57	279	144	135	40.4	94.6	8	16	1,000	2,000	3

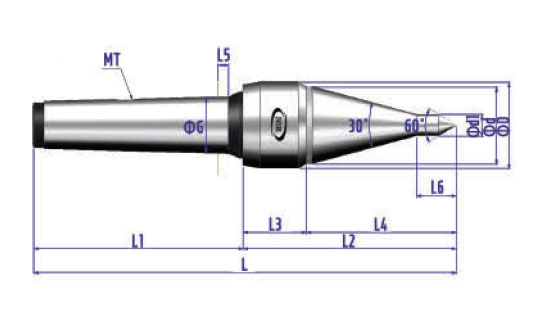

NSR-WNAL

Uzun (long) tip · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1004042	2WNAL	MT2	30	27	143.8	75	68.8	22	46.8	4.5	12	10	100	4,000	3
1004043	3WNAL	MT3	35	32	172	89	83	25	58	5	14	10	280	3,000	3
1004044	4WNAL	MT4	48	43	234	116	118	35	83	6	22	12	500	3,000	3
1004045	5WNAL	MT5	62	57	294.4	144	150.4	40.4	110	8	21.4	12	900	2,000	3

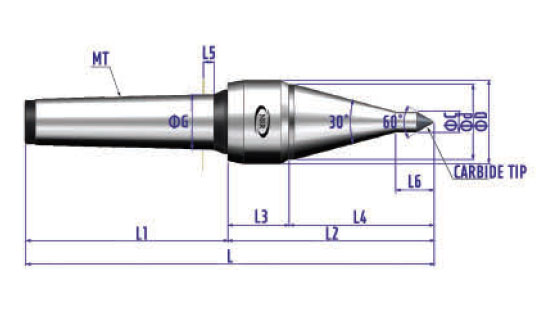

NSR-WNALC

Uzun tip + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1004052	2WNALC	MT2	30	27	143.8	75	68.8	22	46.8	4.5	12	10	100	4,000	3
1004053	3WNALC	MT3	35	32	172	89	83	25	58	5	14	10	280	3,000	3
1004054	4WNALC	MT4	48	43	234	116	118	35	83	6	22	12	500	3,000	3
1004055	5WNALC	MT5	62	57	294.4	144	150.4	40.4	110	8	21.4	12	900	2,000	3

NSR WN Serisi Hakkında

WN, geniş çalışma aralığına sahip döner punta serisidir: farklı parça geometrilerine tek gövdeyle uyum sağlayan yapısı, karışık iş profili olan atölyelerde punta değiştirme ihtiyacını azaltır. Standart serilerin kapsamadığı ara ölçülerde ve değişken parça tiplerinde esnek bir orta yol sunar.
