syncStandart Döner Puntalar

NSR SW Serisi

Çok yönlü standart döner punta

Geniş kullanım aralığına sahip standart döner punta serisi (poster modeli NSR-4SW). Genel tornalama operasyonları için dengeli performans.

Alt Tip6

Model21

MenşeiGüney Kore
NSR

emailBu seri için TKT'den teklif al

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

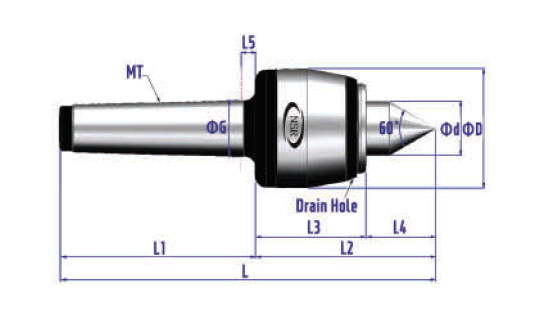

NSR-SW

Standart çelik uç · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1011003	3SW	MT3	49	24	165.5	85	80.5	51.5	29	6	500	5,000	3
1011004	4SW	MT4	66	30	207.5	108	99.5	61	38.5	8	800	3,800	3
1011005	5SW	MT5	83	39	259	136	123	73	50	8	2,000	3,000	3
1011006	6SW	MT6	105	49	330	189	141	81	60	10	3,500	2,800	3

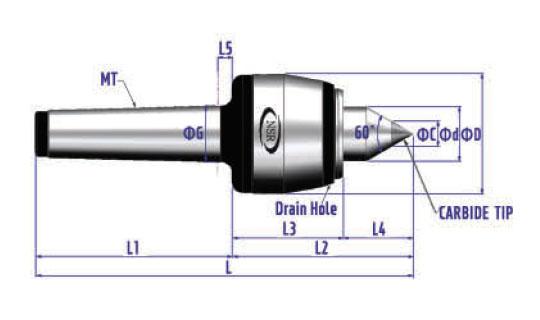

NSR-SWC

Tungsten karbür uç · HRA 90~91

Model numarası	Modeli	Mors Konik	ΦD	Φd1	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM
1011013	3SWC	MT3	49	24	165.5	85	80.5	51.5	29	6	10	500	5,000
1011014	4SWC	MT4	66	30	207.5	108	99.5	61	38.5	8	14	800	3,800
1011015	5SWC	MT5	83	39	259	136	123	73	50	8	18	2,000	3,000

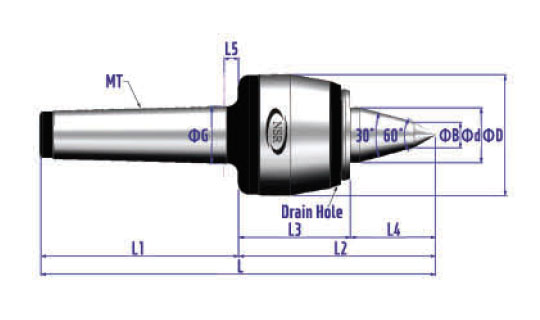

NSR-SWA

İkinci kademe açılı gövde · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	MAX Ağırlık(kg)	MAKS R.PM
1011023	3SWA	MT3	49	24	176.5	85	91.5	51.5	40	6	10	300	5,000
1011024	4 SWA	MT4	66	30	215.5	108	107.5	61	46.5	8	14	500	3,800

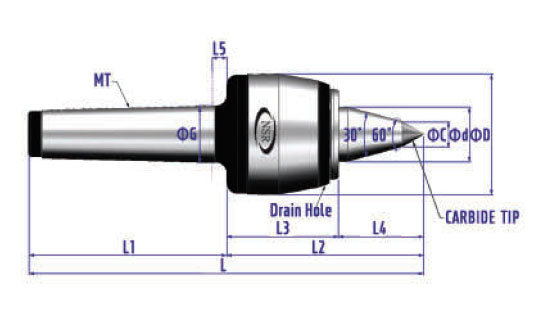

NSR-SWAC

İkinci kademe açılı + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1011033	3SWAC	MT3	49	24	176.5	85	91.5	51.5	40	6	10	300	5,000	3
1011034	4SWAC	MT4	66	30	215.5	108	107.5	61	46.5	8	14	500	3,800	3
1011035	5SWAC	MT5	83	39	267.3	136	131.3	73	58.3	8	18	1,500	3,000	3
1011036	6SWAC	MT6	105	49	348	189	159	81	78	10	18	2,500	2,800	3

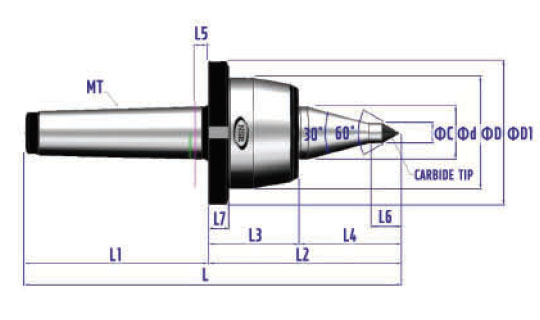

NSR-SNNAL

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001103	3SNNAL	MT3	49	24	184.6	85	99.6	51.5	48.1	6	19	10	300	5,000	3
1001104	4SNNAL	MT4	66	30	225.5	108	117.5	61	56.5	8	18	12	500	3,800	3
1001105	5SNNAL	MT5	83	39	279.2	136	143.2	73	70.2	8	19.5	14	1,500	3,000	3
1001106	6SNNAL	MT6	105	49	370	189	181	81	100	10	30	14	2,500	2,800	3

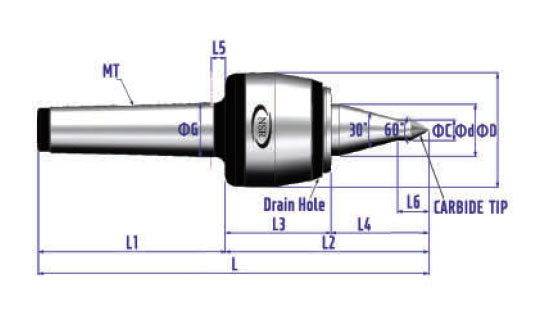

NSR-SWALC

Uzun tip + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1011053	3SWALC	MT3	49	24	184.6	85	99.6	51.5	48.1	6	19	10	300	5,000	3
1011054	4SWALC	MT4	66	30	225.5	108	117.5	61	56.5	8	18	12	500	3,800	3
1011055	5SWALC	MT5	83	39	279.2	136	143.2	73	70.2	8	19.5	14	1,500	3,000	3
1011056	6SWALC	MT6	105	49	370	189	181	81	100	10	30	14	2,500	2,800	3
